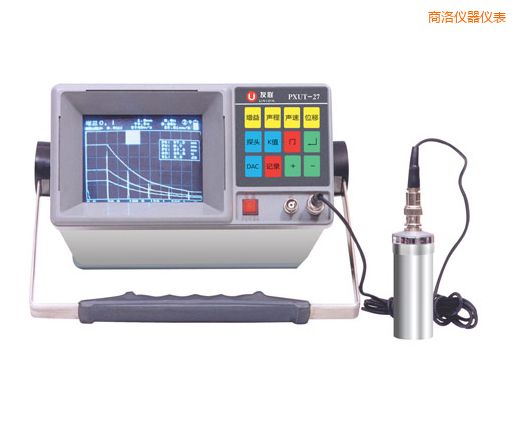

全數字智能超聲波探傷儀 |
|
| 型 號：PXUT-27 |
| 品 牌：南通友聯 |
| 技術指標：探測范圍：0～5000.0mm |
 |
商洛全數字智能超聲波探傷儀-PXUT-27-南通友聯
PXUT-27型全數字智能超聲波探傷儀，采用先進的數字集成技術，各項性能指標達到國內先進水平，儀器功能齊全，性能穩定，操作簡便，價格與模擬儀器相當，具有很強的實用性。
功能特點：
● 全中文顯示及提示。操作過程中的每一步均有中文操作提示，說明當前的操作狀態。
● 采用國際流行的大屏幕、高亮度黑白顯示器，對比度好、亮度高、視野大、不刺眼，焊縫超聲波探傷，為用戶提供舒適的視覺效果。
● 四個獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● 實際使用時無需調節水平掃描，儀器自動顯示回波位置、幅度等數據，大大方便用戶。
● 自動制作DAC曲線，取樣點不受限制。自動制作判廢線、測長線、定量線，金屬探傷儀，并自動存儲于儀器中，儀器對DAC曲線可進行靈敏度補償與修正。
● 采用當代先進的集成電路，低功耗設計并配置高容量鎳氫（NiMH）電池，可連續工作6小時以上。
指標參數：
|
項目
|
指標
|
項目
|
指標
|
|
增益范圍
|
100dB
0.1，超聲波探傷儀操作規程，2.0，6.0dB步進
|
閘 門
（聲音報警）
|
進波門高度、寬度、位置連續可調
|
|
頻帶寬度
|
0.4～15.0MHz
|
DAC曲線
|
任意點，可選擇
|
|
探測范圍
|
0～5000.0mm
|
工作通道
|
4個（可擴展）
|
|
探頭方式
|
單晶，雙晶，穿透
|
抑制范圍
|
0~99%
|
|
聲程位移
|
0～2000.0mm
|
打印輸出
|
屏幕和存儲數據
|
|
動態范圍
|
>30dB
|
顯像尺寸
|
5.5”CRT
|
|
分辨力
|
>30dB
|
工作時間
|
>6小時
|
|
靈敏度余量
（2.5MHz Ф20）
|
>60dB
|
工作溫度
|
-20℃～50℃
|
|
垂直線性
|
<3%
|
外形尺寸
（mm）
|
100（高）×210（寬）×260（厚）
|
|
水平線性
|
<0.5%
|
電 源
|
12VDC，220VAC
|
|
