針對 molbloc-S 質量流量元件

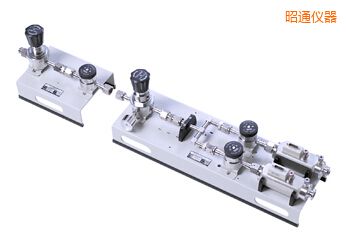

molstic-S™
為
molbloc-S® 質量流量元件的實際安裝問題提供了工程解決方案，用以連接供氣、調節壓力并連接受測設備。1/4 英寸 molstic-S 中所含帶的過濾器可保護小型 molbloc-S 元件免受污染。最高品質的部件已集成在緊湊式設備總成之內，，確保最優化的 molbloc/molbox™ 性能。
單通道 molstic-S 設計用于配合單個 molstic-S 元件。雙通道模式允許兩個
molbloc-S 同時裝配，方便在測試過程使用兩種范圍而無需更換硬件。此外，兩個 molbloc-S 元件的輸出口還可使用下游T型件（部件號
401884）來平行對接，進而在使用雙通道 molbox1+ 時可獲得額外的流量范圍性能。
它的模塊化設計最主要的優勢在于 molstic-S 可用于測試處在上游或下游位置的設備�？蛇x的可調節 DUT
支架（部件號
401934）能夠配合大型無法安裝于 molstic-S 上的 DUT 使用。
molstic-S
可選用 1/2
英寸或 1/4
英寸的系統對接尺寸。1/4 英寸尺寸專用于針對 1E2-S 的 molbloc-S 元件，而 1/2 英寸尺寸則用于 2E2-S 至 2E3-S 的元件。所有 molstic-S 平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如 DUT 類型所需）�？蛇x的高分辨率調節閥套件可與 1/4 in 的 molstic-S 結合使用，以便獲得更好的流量控制能力。
molstic-S 使用說明
因為 molbloc-S 是在極端流量范圍下工作的，因此為了控制流量，必須在
molbloc-S 上游安裝帶有流量控制功能的測試設備。
在常壓下進行測量的設備通常會安裝在
molbloc-S 的下游位置。molbloc-S
的模塊化設計主要為了提供靈活性。
入口供氣壓力調節對于保護
molbox 壓力變送器而言十分重要。因此，建議將僅為 molstic-S 供氣的 molstic 安裝在具有流量控制功能的測試設備上游，而后在校準常壓工作的設備時將減壓調節器選件安裝在 molstic-S 之上�？蛇x的背壓調節器可安裝在 molstic-S 之上來控制上游 DUT 的下游壓力。
尺寸
|
|
molstic-S
|
A
|
B
|
C
|
D
|
E
|
|
molstic-S單體，1/4 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
—
|
600 mm
(23.6 in)
|
|
molstic-S單體，1/2 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
—
|
600 mm
(23.6 in)
|
|
molstic-S雙體，1/4 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
600 mm
(23.6 in)
|
|
molstic-S雙體，1/2 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
600 mm
(23.6 in)
|
|
雙體，1/4 in，帶調節器與T型件
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
750 mm
(29.5 in)
|
|
雙體，1/2 in，帶調節器與T型件
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
875 mm
(34.5 in)
|
|
單體，1/4 in，帶計量閥
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
—
|
600 mm
(23.6 in)
|
|
雙體，1/4帶計量閥與T型件
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
875 mm
(34.5 in)
|
|
僅供氣，1/4 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
232 mm
(09 in)
|
—
|
280 mm
(11.0 in)
|
|
僅供氣，，1/2
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
232 mm
(09 in)
|
—
|
471 mm
(18.5 in)
|
配置說明
·
每一個 molstic-S 都包含有 50 厘米（20 英寸）的透明 PFA 管件，用于提供針對受測設備(DUT)和進口供氣的多用途連接。
·
所有 molstic-S 平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如 DUT 類型所需）。
·
1/4 英寸 molstic-S 平臺設計用于針對 1E2-S 或更低流量的 molbloc-S 元件。1/2 英寸 molstic-S 平臺設計用于針對從 2E2-S 至 2E3-S 的元件。部件號 401935 的零件可替代更高流量元件的 1/2
英寸 molstic-S 進氣口法蘭，進而使其能夠用在 1/4
英寸 molstic-S 之上。這僅推薦用于兩種校準模式下的
2E2-S molbloc-S 元件，或用于帶 LP 校準的
5E2-S 元件。
·
部件號 401936 的零件可替代低流量 molblocs 的 1/4 英寸 molstic-S 進氣口法蘭，進而使其能夠用在 1/2 英寸 molstic-S 之上。這僅推薦用于1E2-S molbloc-S 元件。
|
型號
|
描述
|
|
molstic-S，單，1/4 in
|
與單個molbloc-S（1E2-S和更低流量）結合使用
|
配件
|
描述
|
|
用于1/4 in molstic-S的背壓調節器
|
升級版在1/4 in molstic-S當中增加了背壓調節器
|
|
背壓調節器，，1/4 in
|
安裝于1/4 in molstic-S用于進口壓力控制
|
|
計量閥套件，molstic-S，1/4 in，中流量
|
安裝于molstic-S中1/4 in處的套件，用于高達100 slm的流量計量
|
|
計量閥套件，molstic-S，1/4 in，，低流量
|
安裝于molstic-S中1/4 in處的套件，用于20 slm的流量計量
|
|
調節器，1/4 in
|
安裝于1/4 in molstic-S用于出口DUT
|
|
調節器，用于1/4 in molstic-S
|
升級版為1/4 in molstic-S增加了進口壓力調節器
|
|
|
molstic-S，，單，1/2 in
|
與單個molbloc-S（2E2-S到2E3-S）結合使用
|
配件
|
描述
|
|
用于1/2 in molstic-S的背壓調節器
|
升級版在1/2 in molstic-S當中增加了背壓調節器
|
|
背壓調節器，1/2 in
|
安裝于1/2 in molstic-S用于進口壓力控制
|
|
調節器，1/2 in
|
安裝于1/2in molstic-S用于出口DUT
|
|
調節器，用于1/2 in molstic-S
|
升級版為1/2 in molstic-S增加了進口壓力調節器
|
|
|
molstic-S，雙，1/4 in
|
與兩個molbloc-S（1E2-S和更低流量）結合使用
|
配件
|
描述
|
|
用于1/4 in molstic-S的背壓調節器
|
升級版在1/4 in molstic-S當中增加了背壓調節器
|
|
背壓調節器，1/4 in
|
安裝于1/4 in molstic-S用于進口壓力控制
|
|
計量閥套件，molstic-S，，1/4 in，中流量
|
安裝于molstic-S中1/4 in處的套件，用于高達100 slm的流量計量
|
|
計量閥套件，molstic-S，1/4 in，低流量
|
安裝于molstic-S中1/4 in處的套件，用于20 slm的流量計量
|
|
調節器，1/4 in
|
安裝于1/4 in molstic-S用于出口DUT
|
|
調節器，用于1/4 in molstic-S
|
升級版為1/4 in molstic-S增加了進口壓力調節器
|
|
|
molstic-S，雙，1/2 in
|
與雙molbloc-S（2E2-S到2E3-S）結合使用
|
配件
|
描述
|
|
用于1/2 in molstic-S的背壓調節器
|
升級版在1/2 in molstic-S當中增加了背壓調節器
|
|
背壓調節器，1/2 in
|
安裝于1/2 in molstic-S用于進口壓力控制
|
|
調節器，1/2 in
|
安裝于1/2in molstic-S用于出口DUT
|
|
調節器，用于1/2 in molstic-S
|
升級版為1/2 in molstic-S增加了進口壓力調節器
|
|
|
molstic-S，僅供應，1/4 in
|
上游調節平臺，1/4
in
|
配件
|
描述
|
|
用于1/4 in molstic-S的背壓調節器
|
升級版在1/4 in molstic-S當中增加了背壓調節器
|
|
背壓調節器，1/4 in
|
安裝于1/4 in molstic-S用于進口壓力控制
|
|
計量閥套件，molstic-S，1/4 in，中流量
|
安裝于molstic-S中1/4 in處的套件，用于高達100 slm的流量計量
|
|
計量閥套件，molstic-S，1/4 in，低流量
|
安裝于molstic-S中1/4 in處的套件，用于20 slm的流量計量
|
|
調節器，1/4 in
|
安裝于1/4 in molstic-S用于出口DUT
|
|
調節器，，用于1/4 in molstic-S
|
升級版為1/4 in molstic-S增加了進口壓力調節器
|
|
|
molstic-S，僅供應，1/2 in
|
上游調節平臺，1/2
in
|
配件
|
描述
|
|
用于1/2 in molstic-S的背壓調節器
|
升級版在1/2 in molstic-S當中增加了背壓調節器
|
|
背壓調節器，，1/2 in
|
安裝于1/2 in molstic-S用于進口壓力控制
|
|
調節器，1/2 in
|
安裝于1/2in molstic-S用于出口DUT
|
|
調節器，用于1/2 in molstic-S
|
升級版為1/2 in molstic-S增加了進口壓力調節器
|
|
通用配件:
|
配件
|
描述
|
|
計量閥低流量molstic
|
安裝于molbloc的molstic出口用于手動流量控制
|
|
計量閥中/高流量molstic
|
安裝于molbloc的molstic出口用于手動流量控制
|
|
DUT臺架，可調節
|
3inx3in垂直可調節平臺
|
|
PK-MOL-S-VAC，dwn V交流電連接，中/低
|
將真空泵連接至molbloc-S或出口T型件（P/N 401884）的附件
|
|
T型件，用于molbloc-S出口
|
連接兩個molbloc-S元件的A+B出口端，或普通真空連接
|
|
VA-MOL-S，直流電泵機套件，低流量，，標準
|
真空泵套件，250
slm（5E2-S）
|
|
VA-MOL-S，，直流電泵機套件，中流量，PEPE
|
真空泵套件，1000
slm（5E3-S），特殊清潔/油
|
|
VA-MOL-S，直流電泵機套件，中流量，標準
|
真空泵套件，1000
slm（5E3-S）
|
