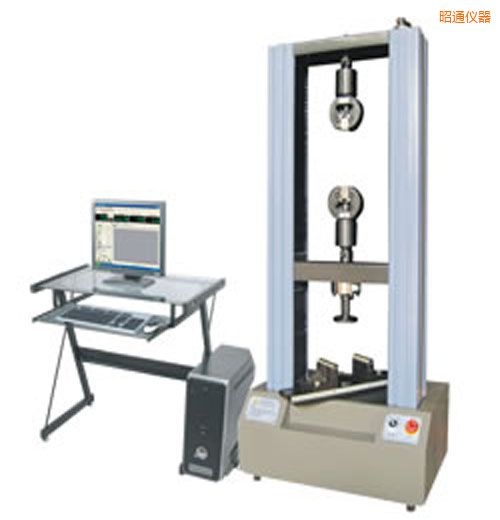

昭通時代WDW系列微機控制電子萬能試驗機（0.01-0.5噸）-WDW系列-時代儀器
WDW系列微機控制電子萬能試驗機是
在我公司在原有機器基礎上進一步完善并滿足國家標準GB/T16491設計的新型整機。計算機系統通過全數字控制器，經調速系統控制交流伺服電機轉動，經
減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，實現了試驗力、試樣變形和橫梁位移等參
數的閉環控制，符合國家GB/T228《金屬材料室溫拉伸試驗方法》要求的數據處理，電子萬能試驗機廠家，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示、試驗數據的自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。另外該萬能試驗機配置種類繁多的試驗附具，10噸電子萬能試驗機，在金屬、非金屬、復合材料及制品的力學性
能試驗方面，電子萬能試驗機的種類，具有非常廣闊的應用前景。該試驗機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
功能特點：
1.選擇附加力傳感器可擴大測量范圍；
2.力控速率調節范圍也可以按應力速率選擇，應力速率=力控速率/試樣原始橫截面積；
3.變形速率調節范圍也可以按應變速率選擇，電子萬能試驗機0.5kn，應變速率=變形速率/試樣原始標距；
4.力控速率和變形速率都和試樣的材料有關，其范圍都不能超出位移速率調節范圍；
5.為了避免力傳感器產生永久變形，購買電子萬能試驗機，在進行長時間保持試驗時，萬能電子拉伸試驗機， 試驗力最好不要超過傳感器滿量程的50%；
6.有效拉伸空間為安裝好標準拉申夾具后的試驗空間，電子萬能試驗機標準，如夾具不同，其數值將有所區別；
7.有效拉伸空間和有效試驗寬度可以擴展，電子萬能試驗機 英文，訂貨時請?zhí)貏e申明；
8.“/”前后的數值為可選數值。
技術參數：
|
型號
|
WDW-01
|
WDW-02
|
WDW-05
|
WDW-1
|
WDW-2
|
WDW-5
|
|
最大試驗力
|
100N
|
200N
|
500N
|
1KN
|
2KN
|
5KN
|
|
主機結構（可選定）
|
單臂式結構
|
|
試驗力測量范圍
|
最大試驗力的0.4%-100%
|
|
試驗力測量精度
|
優于示值的±1%（精密級為±0.5 %）
|
|
主機精度
|
主機所有重要零部件均采用進口大型加工中心加工，保證試驗機精度
|
|
試驗力分辨率
|
1/300000 (全程不分檔或等效6檔)
|
|
測量位移分辨率
|
分辨率高于0.001mm
|
|
橫梁移動速度
|
0.001-500mm/min，無級調速
|
|
大變形測量范圍
|
10mm-800mm
|
|
變形測量精度
|
在引伸計滿量程的2%-100%范圍內，優于示值的±0.5%
|
|
速度控制精度
|
±1%(0.01~10mm/min);±0.5%(10~500mm/min)
|
恒力、恒變形、
恒位移控制范圍
|
0.2%-100%FS
|
恒力、恒變形、
恒位移控制精度
|
設定值<10%FS時，60噸電子萬能試驗機，設定值的±1.0%以內；設定值≥10%FS時，設定值的±0.1%以內
|
|
變形速率精度
|
速率< 0.0 5%FS時，±2.0%設定值內；速率≥0.05 %FS時為±0.5%設定值內
|
|
試驗拉伸空間(可定制)
|
800mm
|
|
試驗寬度空間(可定制)
|
不限
|
|
夾具形式(可定制)
|
標配拉伸附具，微型電子萬能試驗機，選配壓縮附具、彎曲附具及用戶提出的其他附具形勢
|
|
壓盤尺寸(可定制)
|
φ100mm
|
|
整機電源
|
單相，220V±10%，50Hz，功率：2kW
|
|
工作環境
|
室溫-35℃，相對濕度不超過80%
|
|
主機尺寸(可定制)
|
600mm×360mm×1650mm
|
|
整機重量
|
180kg
|
