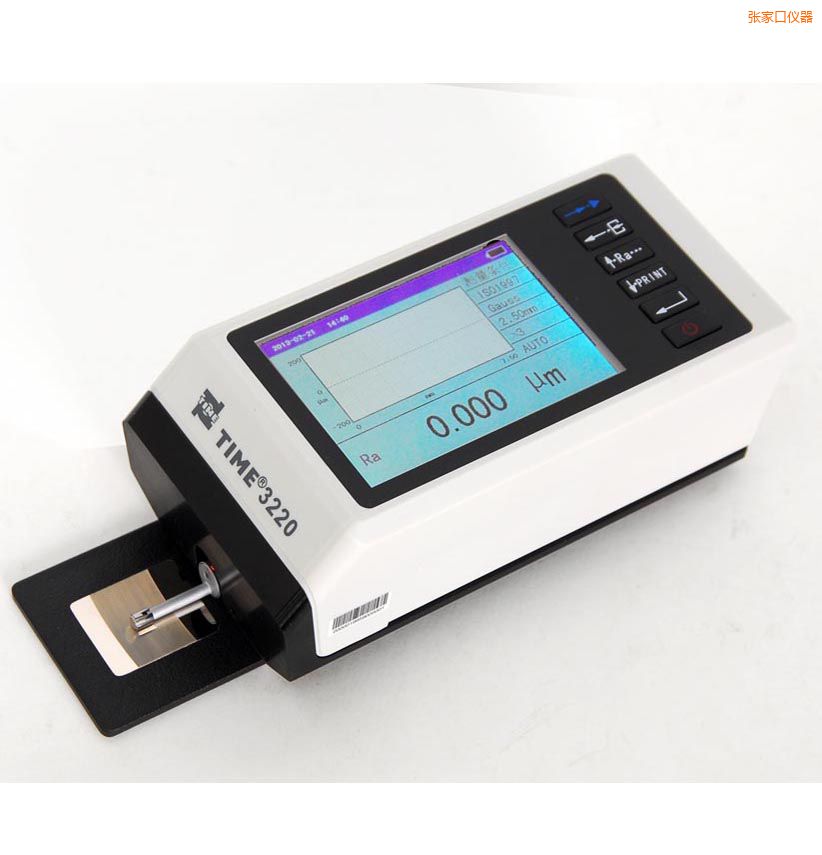

TIME3220手持式粗糙度儀是觸針式表面粗糙度測量?jī)x,它適用于生產現場、實驗室、計量室,可測量多種機加工零件的表面粗糙度,根據選定的測量條件計算相應的參數,在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。 測量工件表面粗糙度時,粗糙度儀使用,將傳感器放在工件被測表面上,由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行,傳感器通過內置的銳利觸針感受被測表面的粗 糙度,此時工件被測表面的粗糙度引起觸針產生位移,該位移使傳感器電感線圈的電感量發生變化,從而在傳感器輸出端產生于被測表面粗糙度成比例的模擬型號, 該信號經過放大之后進入數據采集系統,便攜式粗糙度儀,再對采集的數據進行數字濾波和參數計算,非接觸式粗糙度測量?jī)x,將測量結果在液晶顯示器上讀出,也可在打印機上輸出,還可以與PC機進行通 訊。 GB/T 3505-2009 產品幾何技術規范(GPS)表面結構 輪廓法 術語、定義及表面結構參數 GB/T 6062-2009 產品幾何技術規范(GPS)表面結構 輪廓法 接觸(觸針)式儀器的標稱特性 多參數測量:Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、RPc、RSm、Rmr(c)、tp、Rmr、Rpm、Rz1max、 RzJIS、Rmax、Htp、Rδc、R△q、R△a、Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、 Pz1max、PJIS、Rδc、P△q、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2; 高精度電感傳感器; 2RC、GAUSS濾波方式; 兼容ISO1997、ANSI、JIS2001標準; TFT液晶,可現實全部參數及圖形; 連接時代TA230打印機,可打印全部參數及輪廓圖形; 內置標準RS232接口、USB接口; 簡體中文、繁體中文、英文顯示; 自動關機; 一體化設計,使用方便。
標準配置:
|
