玉溪自動加碼系統-PG7000-AMH-美國福祿克FLUKE

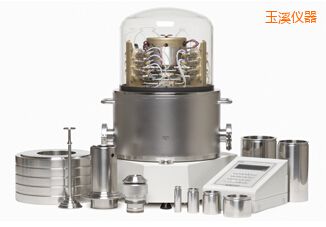

世界上最先進的活塞式壓力計 PG7000™ 系列，隨著 AMH™ 自動砝碼加載技術的推出，又上了一個新臺階。全自動的砝碼加載技術在全量程范圍內能夠很好的改善輸出壓力的連續性、減小砝碼的磨損、減小手動加載砝碼的工作量。
AMH 系統是 PG7000 平臺的可選附件。該系統可被添加到現有平臺，或者隨新的裝置一起訂購。有兩款型號可供選擇，覆蓋了 PG7000 氣壓和油壓的整個范圍，，包括具有真空參考的絕壓模式。PG系列的活塞式壓力計既可以使用手動壓力調節裝置，也可以使用壓力控制器進行自動壓力控制，從而實現全自動活塞式壓力計。在任何情況下，PG7000 的一致逼近算法都能確保系統的簡便性和完整性。系統具有一個本地和遠程接口。
AMH技術
為了安裝 AMH
砝碼，，在活塞頂上放置了一個二進制砝碼加載盤，砝碼盤上方安裝了一個砝碼驅動帶。砝碼組的主砝碼放在砝碼承重套上。管狀的二進制砝碼按遞減順序被放在砝碼承重套的釣鉤上，然后被置于砝碼盤。
加碼系統被放置在已安裝砝碼組的上方，并由 PG7000 平臺通過 COM3 端口采用 RS232 通信進行控制。
為了加載特定的砝碼值，，加碼系統會將活塞行程頂部的全部質量負載舉升到砝碼選擇位置。砝碼由一個氣動的推舉器抬起，該推舉器作用于連接到二進制砝碼推針的升降軸。三個選擇器推針將每個未被加載的管狀二進制砝碼固定在原位。三個主砝碼軸是同步旋轉的，，因此未被加載的主砝碼會被固定沿保持在原位，而被加載的砝碼則被釋放在活塞上。完成砝碼選擇后，推舉器向下移動，將升降軸、二進制砝碼推針、承重套和所有釋放的砝碼置于活塞上。
AMH 加碼系統的設計以及試驗證明能夠提供多年的可靠、免維護加碼操作。
智能的加碼控制
砝碼加載系統的控制被集成到了 PG7000 的智能工作過程。在壓力輸入模式下，，當通過前面板或遠程輸入目標壓力命令后，PG7000 即計算達到目標壓力所需的質量。然后通過向 AMH 發送命令停止活塞旋轉，并加載砝碼值。被加載砝碼的真實值和達到的準確壓力值均被報告并實時刷新。在質量輸入模式下，所需的值是直接加載的。
AMH 加載的實際質量在其 100 g 的加載分辨率之內會盡可能接近目標值。如果指定了更精確的質量，，則會提示操作員在微調砝碼盤中加載微調砝碼（在真空參考的絕壓模式下不可用）。
靈活地操作活塞套筒模塊
手動加碼
PG7000 中所采用的活塞套筒模塊也被用于 AMH 系統�；钊淄材K可以在不到 5 分鐘的時間內被拆除和重新安裝，并且與單一手動加碼校準序列下的工作量相當。
通過拆除 AMH
加碼系統和砝碼，即可操作活塞套筒模塊。首先加載所有砝碼在活塞上，使得自動加載系統不再有砝碼。砝碼自動加載系統被垂直地脫離 PG7000，僅留下完整的被加載砝碼組。然后手動移除砝碼，從而操作活塞套筒模塊。
AMH-38，真空下38 kg，適用于PG7601
AMH-38 可以自動為
PG7601 活塞壓力計平臺加載一個 38 kg 的砝碼。加碼系統與真空室是一體的，，如有需要，真空室可提供 KF40 的真空接頭以連接渦輪分子真空泵和外部真空壓力計。采用自動加碼，便無需再將壓力點間的真空分隔開，而且可以無期限地維持低至 0.01 Pa (< 0.1 mTorr) 的參考真空。
AMH-100，100 kg，適用于PG7102、7202、7302
AMH-100 針對
PG7102、PG7202
和
PG7302 活塞式壓力計平臺提供 100 kg 砝碼組的自動加碼。
100 kg 的砝碼組會在單個活塞套筒模塊上產生極大的范圍，這將更換活塞套筒模塊的需要降至最小。如果所需砝碼少于 100 kg，則可以配置少于 100 kg 的砝碼組。
技術指標
|
AMH-38活塞量程及自動增量
|
|
活塞模塊
|
最小壓力
|
最大壓力（使用38kg砝碼）
|
最小自動增量
|
|
|
kPa
|
psi
|
kPa
|
psi
|
kPa
|
psi
|
|
PC-7100/7600-10-L
|
7
|
1
|
380
|
55
|
1
|
0.15
|
|
PC-7100/7600-10，TC
|
10
|
1.5
|
380
|
55
|
1
|
0.15
|
|
PC-7100/7600-20
|
18
|
2.6
|
760
|
110
|
2
|
0.3
|
|
PC-7100/7600-50
|
35
|
5
|
1900
|
275
|
5
|
0.7
|
|
PC-7100/7600-100
|
70
|
10
|
3800
|
551
|
10
|
1.5
|
|
PC-7100/7600-200
|
140
|
20
|
7600
|
1100
|
20
|
3
|
|
AMH-100活塞量程及自動增量
|
|
活塞模塊
|
最小壓力
|
最大壓力（使用100kg砝碼）
|
最小自動增量
|
|
|
kPa
|
psi
|
MPa
|
psi
|
kPa
|
psi
|
|
PC-7100/7600-10-L
|
10
|
0.5
|
1
|
150
|
1
|
0.15
|
|
PC-7100/7600-10，，TC
|
13
|
1.9
|
1
|
150
|
1
|
0.15
|
|
PC-7100/7600-50
|
50
|
7
|
5
|
750
|
5
|
0.7
|
|
PC-7100/7600-100
|
100
|
14.5
|
10
|
1500
|
10
|
1.5
|
|
PC-7100/7600-200
|
200
|
29
|
11 1
|
1600 1
|
20
|
3
|
|
PC-7200或7300-100
|
100
|
14.5
|
10
|
1500
|
10
|
1.5
|
|
PC-7200或7300-200
|
200
|
29
|
20
|
3000
|
20
|
3
|
|
PC-7200或7300-500
|
500
|
72.5
|
50
|
7500
|
50
|
7.3
|
|
PC-7200或7300-1
|
1000
|
145
|
100
|
15000
|
100
|
14.5
|
|
PC-7200或7300-2
|
2000
|
290
|
200 2
|
30000 2
|
200
|
29
|
|
PC-7300-5
|
5000
|
725
|
500
|
72500
|
500
|
75
|
1 受下降速率限制。
2 PG7202 內最大為 100 MPa (15000 psi)。
|
自動加碼器
|
|
電源
|
100到240 V交流電，50到60 Hz
最大功耗為30 W
|
|
工作溫度范圍
|
15到35°C
|
|
重量（僅含加碼器）
|
AMH-38：
18 kg（40磅）
AMH-100：
12 kg（26磅）
|
|
尺寸
|
AMH-38：
41 cm高x 37 cm寬x 38 cm深
(16.3 inx 14.6
inx 15 in)
AMH-100：
41 cm高度x 41 cm寬度x 36 cm深度
(16.3 inx 16.1 inx 14.1 in)
|
|
通信端口
|
RS-232 (COM1)，受PG7000平臺控制
|
|
驅動氣源
|
550 kPa (80 psi)
|
|
驅動氣源接口
|
快速接頭，相當于Swagelok&eg；QM系列(QM2-B200)
|
|
AMH-38真空罩
|
接頭：
泵和真空壓力計均使用KF40
典型剩余真空：
使用70 l/s渦輪泵時< 10 mPa (0.08 mTorr)
使用其他泵時壓力較高
|
|
砝碼更換時間
|
< 15秒
|
|
CE認證證書
|
提供，必須指定
|
|
砝碼組：MS-AMH-38、25、13
|
|
適合的PG7000平臺
|
7601、7607
|
|
最小質量（活塞及承重套）
|
0.7 kg（1 kg，含有10 kPa/kg的碳化鎢）
|
|
最大砝碼負載
|
38 kg、25 kg或13 kg
|
|
最小自動增量
|
100 g（373增量），，精確至0.01 g的微調砝碼可手動加載
|
|
砝碼組構成成分
|
0.2 kg的活塞(10 kPa/kg t-c 0.5 kg)
0.5 kg的承重套、托盤、推舉器組件
0.1、0.2、0.4、0.8、1.6、3.2 kg的套筒狀二進制砝碼
（9個、7個、5個或3個）單位重量為6.2 kg的主砝碼盤
50 g至0.01 g的微調砝碼組*
|
|
砝碼不確定度
|
± 5 ppm或1 mg
|
*需要時，將微調砝碼手動加載至微調砝碼托盤上。
|
砝碼組：MS-AMH-100、80、60、40
|
|
適合的PG7000平臺
|
7102、7202、7302、7307
|
|
最小質量（活塞及承重套）
|
1 kg
|
|
最大砝碼負載
|
103.7 kg、87.3 kg、63.7 kg或43.7 kg
|
|
最小自動增量
|
100 g（1027增量），精確至0.01 g的微調砝碼可手動加載
|
|
砝碼組構成成分
|
0.2 kg的活塞(10 kPa/kg t-c 0.5 kg)
0.8 kg的承重套、托盤、推舉器組件
(7) 0.1、0.2、0.4、
0.8、1.6、3.2、6.4 kg的套筒狀二進制砝碼
（9個、7個、5個或3個）單位重量為10 kg的主砝碼盤
(1) 50 g至0.01 g的微調砝碼組*
|
|
砝碼不確定度
|
± 5 ppm或1 mg
|
|
型號
|
描述
|
|
AMH-38-VAC
|
自動加碼器，最大38 kg
|
|
MS-AMH-13
|
自動加碼砝碼組，最大13 kg
|
|
MS-AMH-25
|
自動加碼砝碼組，最大25 kg
|
|
MS-AMH-38
|
自動加碼砝碼組，最大38 kg
|
|
AMH-100
|
自動加碼器，，最大100 kg
|
|
MS-AMH-40
|
自動加碼砝碼組，最大40 kg
|
|
MS-AMH-60
|
60kg自動加碼砝碼組
|
|
MS-AMH-80
|
自動加碼砝碼組，最大80 kg
|
|
MS-AMH-100
|
100kg自動加碼砝碼組
|
|
AMH-100-VAC-CE
|
自動加碼器，符合CE標準
|
|
AMH-38-VAC-CE
|
自動加碼器，符合CE標準
|
