頻率 |
| 頻率范圍 |
150kHz ~ 1GHz |
| 頻率解析度 |
1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV |
| 頻率顯示 |
6 1/2 digit setting |
| 頻率控制 |
Digital phase locked |
| 頻率穩定度 |
+2ppm/year aging, +10ppm, 0 to 50°C |
| 頻率頻距 (Spans) |
Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence |
| 頻寬 |
|
| 解析頻寬 |
3kHz, 30kHz, 220kHz, 4MHz |
| 解析頻寬準確度 |
15% |
| 視頻頻寬 |
1.6kHz/90kHz coupled with RBW |
| 振幅 |
| 參考準位范圍 |
-30dBm 到+20dBm |
| 參考準位準確度 |
+1dB at 80MHz |
| 輸入準位范圍 |
-100dBm 到 +20dBm |
| 雜訊準位 |
-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz |
| 振幅顯示范圍 |
75dB |
| 振幅準確度 |
+ 1.5dB typical@0dBm, 80MHz |
| 振幅準位線性 |
+ 1.5dB over 70dB |
| 參考準位頻率平坦度 |
+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz |
| 諧波突波響應 |
<-40dBc, RF input < selected reference |
| 非諧波突波響應 |
<-60dBc typical down from reference level, average, 5MHz/div |
| 三階交互調變雜訊 (3rd) |
<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz |
| 相位雜訊 |
-77dBc/Hz at 1GHz, 30kHz offset |
| 輸入 |
| 輸入過載保護 |
+30dBm continuous, +25VDC |
| 阻抗 |
50 ohm nominal |
| 回復損失 |
<16 dB (VSWR < 1.35) |
| 輸入衰減 |
50dB to 0dB in 10 dB steps coupled to reference level |
| 連接頭 |
Type N female |
游標 |
| 游標數 |
2 |
| 游標解析度 |
0.1dB, 1kHz |
| 游標模式 |
絕對值, 相對值, PK->Marker, Marker->Center |
| 游標準確度 |
0.1dB+振幅準確度 |
| 其他功能 |
|
| 記憶 |
9 組參數設定記憶組 |
| Trace |
Max. Hold, Average (2 ~ 32 traces), Freeze(Hold) |
| 設定 |
Access parameters |
| FM/AM DEMODULATOR |
|
| WB FM |
120kHz deviation |
| MB FM |
75kHz deviation |
| NB FM |
30kHz deviation |
| AM Outputs |
Internal speaker, 3.5mm stereo jack, wired for mono operation |
| 顯示軟體及 RS-232C |
|

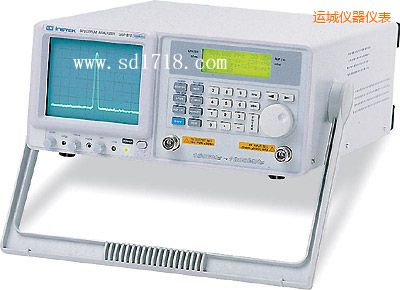

可連接 PC 以擷取 GSP-810 之波形, 軟體可至軟體下載區下載 |
一般特性 |
| 使用電源 |
交流 100/120/220/230V +10%, 50/60Hz |
| 附件 |
操作手冊 x 1, 電源線 x1 |
| 尺寸及重量 |
310(寬) x 150(高) x 455(長)mm, 約 8.5 公斤 |
，
