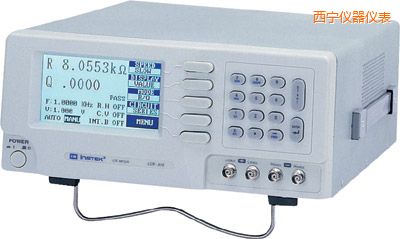

高精度LCR測試儀 |
|
| 型 號：LCR-829 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：測試頻率：12Hz ~ 100kHz, 503 點 |
 |
西寧高精度LCR測試儀-LCR-829-臺灣固緯GWINSTEK
高精度LCR測試儀 , 12 ~ 100kHz (503 點)
LCR－800系列是一款應用于零組件/材料測量的LCR測試儀，，可用于研發和生產線等多種不同的應用場合。240x128大型點陣LCD可同時顯示兩組測量參數，，而且使用者還可看到所有的測試條件。測量參數的組合，，采用最佳的觀測需求，，像R/Q、C/D、C/R和L/Q；LCR－821還具有更精確的阻抗測量模式，，可以同時測量阻抗值和相位角。100組測量條件設置記憶體使得LCR-800系列滿足多種測試環境和場合。通過RS-232接口的PC軟件(LCR-viewer)，，可以讓使用者通過PC的控制下,快速及便利的截取并儲存測量的資料。Handler接口是LCR-826/827/829的標配接口。
特點
． 測試頻率：12Hz ~ 100kHz, 503 點
． 0.05% 高量測準確度 (LCR-817/819)
． 0.1% 高量測準確度 (LCR-816/826/827/829)
．100 組設定條件記憶儲存、呼出功能
．R/Q, C/D, C/R, L/Q 測試模式
．絕對值、差異值(△ )、差異百分比(△%)顯示
．240 x 128 大型 LCD 顯示幕
．選別機介面 (LCR-826/827/829)
．測試條件及測試結果同時顯示在熒幕上
規格
|
測試頻率
|
|
|
12Hz to 100kHz (503 點) for LCR-819/829
12Hz to 10kHz (489 點) for LCR-817/827
100Hz to 2kHz (245 點) for LCR-816/826
|
|
準確度
|
|
|
0.05% (LCR-817/819) , 0.1%(LCR-816/826/827/829)
|
|
測試速度
|
|
|
34mS (LCR-826/827/829), 68mS (LCR-816/817/819)
|
|
測試電壓
|
|
|
5mV ~ 1.275V (5mV/step) for LCR-817/819/827/829
0.1V ~ 1.275V (5mV/step) for LCR-816/826
|
|
直流偏壓
|
|
內部
|
2V
|
|
外部
|
0 to 30V
|
|
顯示范圍
|
|
串/并聯等效阻抗
|
R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ
|
|
電容
|
C 0.00001pF ~ 99999uF
|
|
電感
|
L 0.00001mH ~ 99999H
|
|
品質因素
|
Q 0.0001 ~ 9999
|
|
散逸因素
|
D 0.0001 ~ 9999
|
|
量測模式
|
|
|
R/Q, C/D, C/R, L/Q
|
|
等效電路
|
|
|
具串聯與并聯兩種方式可供選擇
|
|
記憶體
|
|
|
100 組
|
|
平均測試值
|
|
|
1 to 255 次
|
|
量測速度
|
|
|
慢速、中速及快速
|
|
量測值顯示
|
|
|
Value, △%, △
|
|
顯示幕
|
|
|
240 x 128 dot matrix C.C.F.L back light LCD
|
|
介面
|
|
|
Handler 介面 (LCR-829/827)
|
|
使用 電源
|
|
|
100V ~ 240V, 50/60Hz
|
|
附件
|
|
|
電源 線 x 1,
操作手冊 x 1,
測試制具: LCR-06A x 1
選購測試制具: LCR-05, LCR-07, LCR-08, LCR-09
|
|
尺寸及重量
|
|
|
330(寬) x 149(高) x 437(長)mm
約 5.5 公斤
|
選購配件
|
|
型號
|
名稱
|
說明
|
|
|
LCR-09
|
Test Fixture
|
For: LCR-819/817/816 ; LCR-829/827/826/821
|
|
|
LCR-08
|
Test Fixture
|
LCR-816/817/819/821/826/827/829
|
|
|
LCR-07
|
Test Fixture
|
LCR-816/817/819/821/826/827/829
|
|
|
LCR-05
|
Test Fixture
|
LCR-816/817/819/821/826/827/829
|
|
