一、微機控制電子萬能試驗機WDW系列產品綜述：

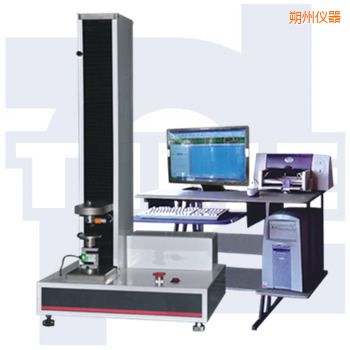

WDW系列微機控制電子萬能試驗機是濟南時代試金儀器有限公司生產的新一代電子萬能試驗機。該試驗機整機造型由中央工藝美院參與設計，主機框架通過力學有限元分析，使受力更加合理，框架的剛度和強度得到了充分保證。
該系列電子萬能試驗機采用日本松下（或安川）交流伺服系統和電機驅動、配以德國、美國原裝減速器減速，保證試驗機可以具有高達1：10萬倍的減速比，且噪音小，壽命長，傳動平穩。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性。
PC機控制系統實現了試驗力、試樣變形、和橫梁位移等參量的閉環控制和符合國家標準GB228《金屬材料室溫拉伸試驗方法》要求的數據處理，以及試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示、自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。
試金試驗機獨創的DirectlTM控制器，PCI總成的內置式測量放大器完美地實現Plug
&Plag及試驗機閉環控制功能的最高境界：全程等速應變控制。虛擬儀器技術的完美應用，，使試驗力、變形、試驗曲線和所有的人機交互操作所需按鈕均在屏幕上“真實”地顯示出來，所有操作只要一只鼠標器就可完成。另外，還在國內首家實現了金屬薄板r值、n值的自動測量與處理，特別設計的控制模式智能設置專家系統和網絡數據庫技術的應用，是本系列試驗機在技術上達到了國際先進水平。
二、微機控制電子萬能試驗機WDW-（01、02、05、1、2、5）技術指標：
|
型號
|
WDW-01
|
WDW-02
|
WDW-05
|
WDW-1
|
WDW-2
|
WDW-5
|
|
最大試驗力
|
100N
|
200N
|
500N
|
1KN
|
2KN
|
5KN
|
|
主機結構（可選定）
|
單臂式結構
|
|
試驗力測量范圍
|
最大試驗力的0.4%-100%
|
|
試驗力測量精度
|
優于示值的±1%（精密級為±0.5%）
|
|
主機精度
|
主機所有重要零部件均采用進口大型加工中心加工，保證試驗機精度
|
|
試驗力分辨率
|
1/300000（全程不分檔或等效6檔）
|
|
測量位移分辨率
|
分辨率高于0.001mm
|
|
橫梁移動速度
|
0.001-500mm/min，無級調速
|
|
大變形測量范圍
|
10mm-800mm
|
|
變形測量精度
|
在引伸計滿量程的2%-100%范圍內，優于示值的±0.5%
|
|
速度控制精度
|
±1%（0.01~10mm/min)；±0.5%（10~500mm/min）
|
|
恒力、恒變形、恒位移控制范圍
|
0.2%-100%FS
|
|
恒力、恒變形、恒位移控制精度
|
設定值＜10%FS時，設定值的±1.0%以內；設定值≥10%FS時，，設定值的±0.1%以內
|
|
變形速率精度
|
速率＜0.05%FS時為±2.0%設定值內；速率≥0.05%FS時為±0.5%設定值內
|
|
試驗拉伸空間（可定制）
|
800mm
|
|
試驗寬帶空間（可定制）
|
不限
|
|
夾具形式（可定制）
|
標配拉伸附具，選配壓縮附具、彎曲附具及用戶提出的其他附具形勢
|
|
壓盤尺寸（可定制）
|
φ100mm
|
|
整機電源
|
單相，220V±10%，50hz，，功率：2KW
|
|
工作環境
|
室溫-35℃，相對濕度不超過80%
|
|
主機尺寸（可定制）
|
600mmx360mmx1650mm
|
|
整機重量
|
180kg
|
