工作條件
|
工作電源
|
AC220V±10%,50/60Hz±5%
|
|
|
環境溫度
|
0－40℃
|
|
|
環境濕度
|
20－90%RH40℃
|
|
|
顯示方式
|
320×240點陣LCD 藍屏
|
|
|
隔離變壓器容量
|
常規容量3KW、6KW，隔離變壓器容量或變頻電源容量可選
|
|
|
過流保護
|
保險絲、斷路器、軟件保護
|
|
|
測試器具類型設定
|
單相器具
|
|
|
報警方式
|
聲光報警：蜂鳴器、指示燈、三色報警燈
|
|
|
測試組數
|
20個記憶組，安規綜合測試，每組8個測試步
|
|
|
標準配置功能
|
外置報警燈
|
三色報警燈
|
|
|
遙控開關功能
|
標配遙控開關，可外接啟動信號
|
|
|
單組/單步測試功能
|
通過編輯可實現單組測試和單步測試
|
|
|
通訊功能
|
RS232九針接口（可設置通訊地址，安規自動綜合測試儀，匹配不同地址組合使用）
|
|
|
開關量輸出接口
|
啟動、停止、合格、不合格、測試中
|
|
|
選配功能
|
通訊功能
|
RS485
|
|
|
上位機通訊軟件
|
測試數據可遠程傳輸、處理，實現自動化控制
|
|
|
其他
|
可訂制
|
|
|
容量選擇指南
（參考）
|
內置隔離變壓器容量選擇
|
純阻性負載功率*1.5倍以上；電機類負載功率*3倍以上；壓縮機類負載功率*5倍以上；特殊負載測試所需隔離變壓器功率需根據實際情況核定
|
|
|
內置變頻電源容量選擇
|
純阻性負載功率*2倍以上；電機類負載功率*4倍以上；壓縮機類負載功率*6倍以上；特殊負載測試所需隔離變壓器功率需根據實際情況核定
|
|
|
選型舉例說明
|
某冰箱額定功率400W，安規綜合測試儀廠家，需要測試接地、絕緣、耐壓、泄漏、功率、啟動六項功能，冰箱為壓縮機類負載，安全性能綜合測試儀，則隔離變壓器容量需要選擇400W*5=2000W；內置電源容量需要選擇400*6＝2400W；可選擇測試儀型號為MN4276(2KW)或MN4276P(3KW)
|
|
|
|
|
|
|

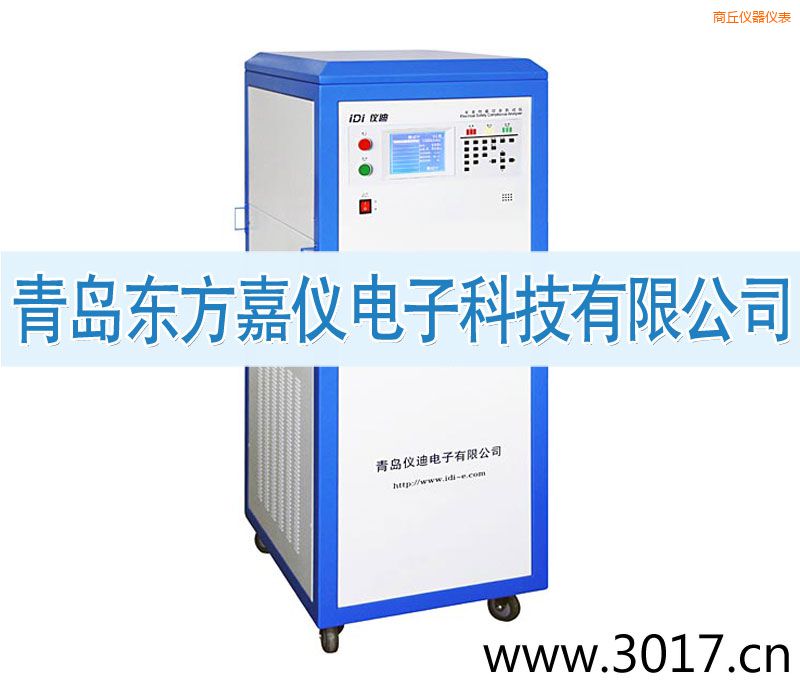

標準型號
|
MN4276P(3KVA),MN4276P(6KVA);MN4274P(3KVA),MN4274P(6KVA)
MN4276(3KVA)、MN4276(6KVA);MN4274(3KVA)、MN4274(6KVA)
|
|
|
標準型號外型尺寸
|
500W*600D*1270H(不含萬向輪）；500W*600D*1400H(含萬向輪）
|
|
|
技術參數
|
|
|
接
地
電
阻
測
試
|
接地電阻測試方式
|
四線制
|
|
|
空載輸出電壓
|
<12V
|
|
|
輸出電流設定范圍
|
AC:3.00-30.00A連續可調恒流輸出 50/60Hz雙頻可選
|
|
|
輸出電流分辨率
|
0.01A
|
|
|
輸出電流精度
|
3.00-9.99A：±（1.5%設定值+0.20A）
|
|
|
10.00-30.00A：±（1.5%設定值）
|
|
|
接地電阻設定范圍
|
上限：0-600mΩ
|
|
|
下限：0-600mΩ 0=關閉
|
|
|
接地電阻測量范圍
|
3.00A≤輸出電流≤10.00A， 0-600mΩ
|
|
|
10.00A＜輸出電流≤20.00A， 0-300mΩ
|
|
|
20.00A＜輸出電流≤30.00A，安規綜合測試儀價格， 0-200mΩ
|
|
|
接地電阻測量分辨率
|
1mΩ
|
|
|
電阻歸零
|
0-200mΩ
|
|
|
接地電阻測量精度
|
1.5%讀數值+3mΩ
|
|
|
測試時間設置范圍
|
0.0-999.9S 0.0=持續輸出
|
|
|
測試時間分辨率
|
0.1S
|
|
|
測試時間精度
|
±（0.1%設定值+0.05s）
|
|
|
絕
緣
電
阻
測
試
|
額定輸出負載/電流
|
1VA(1000V/1mA) 1mA
|
|
|
輸出電壓紋波
|
阻性負載，1000V/1mA，<5%
|
|
|
輸出電壓設定范圍
|
DC:
100-1000V連續可調
|
|
|
輸出電壓分辨率
|
1V
|
|
|
輸出電壓精度
|
±（1.5%設定值+3V）
|
|
|
絕緣電阻設定范圍
|
上限：0,1-3000MΩ 0=關閉
|
|
|
下限：1-3000MΩ
|
|
|
絕緣電阻測量范圍
|
0.50-99.99-999.9-3000MΩ
|
|
|
絕緣電阻測量分辨率
|
0.01MΩ/0.1MΩ/1MΩ
|
|
|
電阻補償
|
＞30MΩ
|
|
|
絕緣電阻測量精度
|
100-499V：＜100MΩ：±(5%讀數值+0.5MΩ)；100MΩ－1000MΩ：±(10%讀數值+5MΩ)
|
|
|
500-1000V：＜100MΩ：±(2%讀數值+0.2MΩ)；100MΩ－3000MΩ：±(5%讀數值+2MΩ)
|
|
|
延遲時間
|
0.5-999.9S
|
|
|
測試時間設置范圍
|
0.0-999.9S 0.0=持續輸出
|
|
|
測試時間分辨率
|
0.1S
|
|
|
測試時間精度
|
±（0.1%設定值+0.05s）
|
|
|
交
流
耐
電
壓
測
試
|
耐電壓測試類型
|
冷態耐電壓測試
|
熱態耐電壓測試（選配）
|
|
|
額定輸出負載
|
200VA （AC：5000V/40mA）
|
內置隔離變壓器：140VA AC:3500V/40mA
內置變頻電源： 72VA AC:1800V/40mA
|
|
|
輸出電壓調整率
|
＜2%（空載到滿載）
|
|
|
輸出電壓設定范圍
|
AC:100-5000V
;50Hz/60Hz雙頻可選
|
內置隔離變壓器AC:100-3500V
內置變頻電源 AC:100-1800V
50Hz/60Hz雙頻可選
|
|
|
輸出電壓分辨率
|
1V
|
|
|
輸出電壓精度
|
±(1.5%設定值+3V)
|
±(3%設定值+5V)
|
|
|
擊穿電流設定范圍
|
上限：0.000-40.00mA
|
|
|
下限：0.000-40.00mA 0=關閉
|
|
|
擊穿電流測量范圍
|
0.002-9.999-40.00mA
|
|
|
擊穿電流測量分辨率
|
0.001mA/0.01mA
|
|
|
電流歸零
|
0-2.000mA
|
|
|
擊穿電流測量精度
|
±(1.5%讀數值+0.005mA)
|
±(3%讀數值+0.05mA)
|
|
|
升壓時間
|
0.1-999.9S
|
|
|
緩降時間
|
0.0-999.9S
|
|
|
測試時間設置范圍
|
0.0-999.9S 0.0=持續輸出
|
|
|
測試時間分辨率
|
0.1S
|
|
|
測試時間精度
|
±（0.1%設定值+0.05s）
|
|
|
泄
漏
電
流
測
試
|
額定負載功率范圍
|
由隔離變壓器/內置變頻電源功率決定
|
|
|
泄漏類型設定
|
靜態泄漏，動態泄漏
|
|
|
模擬阻抗類型（可訂制）
|
GB/T12113(idtIEC60990)Fig.4
|
|
|
泄漏電流測量電路
|
GB/T12113(idtIEC60990)Fig.4
|
|
|
輸出電壓倍率
|
1.06倍輸入電壓（由隔離變壓器輸出）/任意設置電壓（由變頻電源輸出）, &,
amp;, amp;, amp;, lt;, /TD>
|
|
|
輸出電壓設定范圍
|
AC:0.0-300.0V
|
|
|
輸出電壓測量范圍
|
AC:5.0V-300.0V
|
|
|
輸出電壓測量分辨率
|
0.1V
|
|
|
輸出電壓測量精度
|
±(1.5%讀數值+3V)
|
|
|
泄漏電流設定范圍
|
上限：0.001-9.999-20.00A
|
|
|
下限：0.001-9.999-20.00A 0=關閉
|
|
|
泄漏電流測量范圍
|
0.005-9.999－20.00mA
|
|
|
泄漏電流測量分辨率
|
0.001mA/0.01mA
|
|
|
電流歸零
|
0-2.000mA
|
|
|
泄漏電流測量精度
|
0.05-9.999mA ±(1.5%讀數值+0.005mA)
|
|
|
10.00-20.00mA ±(1.5%讀數值+0.05mA)
|
|
|
測試時間設置范圍
|
0.0-999.9S 0.0=持續輸出
|
|
|
測試時間分辨率
|
0.1S
|
|
|
測試時間精度
|
±（0.1%設定值+0.05s）
|
|
|
功
率
測
試
|
額定負載功率范圍
|
由隔離變壓器/內置變頻電源功率決定
|
|
|
輸出電壓倍率
|
1.00倍輸入電壓（由隔離變壓器輸出）/任意設置電壓（由變頻電源輸出）
|
|
|
輸出電壓設定范圍
|
AC:0.0-300.0V
|
|
|
輸出電壓測量范圍
|
AC:5.0-300.0V
|
|
|
輸出電壓測量分辨率
|
0.1V
|
|
|
輸出電壓測量精度
|
±(0.25%讀數值+0.25%量程值)
|
|
|
功率設定范圍
|
上限：0.0-999.9-5500W
|
|
|
下限：0.0-999.9-5500W 0=關閉
|
|
|
功率測量范圍
|
5.0-999.9-5500W，電氣安全綜合測試儀，實際測量范圍由隔離變壓器/內置變頻電源功率決定
|
|
|
功率測量分辨率
|
0.1W/1W
|
|
|
功率測量精度
|
±(0.25%讀數值+0.25%量程值)
|
|
|
電流設定范圍
|
上限：0.001-9.999-20.00A
|
|
|
下限：0.001-9.999-20.00A
|
|
|
電流測量范圍
|
0.001-9.999-20.00A
|
|
|
電流測量分辨率
|
0.001A/0.01A
|
|
|
電流測量精度
|
±(0.25%讀數值+0.25%量程值)
|
|
|
延遲時間
|
0.2-999.9S
|
|
|
測試時間設置范圍
|
0.0-999.9S 0.0=持續輸出
|
|
|
測試時間分辨率
|
0.1S
|
|
|
測試時間精度
|
±（0.1%設定值+0.05s）
|
|
|
啟
動
測
試
|
額定負載功率范圍
|
由隔離變壓器/內置變頻電源功率決定
|
|
|
輸出電壓倍率
|
0.85倍輸入電壓（由隔離變壓器輸出）/任意設置電壓（由變頻電源輸出）
|
|
|
輸出電壓設定范圍
|
AC:0.0-300.0V
|
|
|
輸出電壓測量范圍
|
AC:5.0-300.0V
|
|
|
輸出電壓分辨率
|
0.1V
|
|
|
輸出電壓測量精度
|
±(0.25%讀數值+0.25%量程);
|
|
|
電流設定范圍
|
上限：0.001-9.999-30.00A
|
|
|
下限：0.001-9.999-30.00A
|
|
|
電流測量范圍
|
0.001-9.999-30.00A
|
|
|
電流測量分辨率
|
0.001A/0.01A
|
|
|
電流測量精度
|
±(0.25%讀數值+0.25%量程值)
|
|
|
延遲時間
|
0.2-999.9S
|
|
|
測試時間設置范圍
|
0.0-999.9S 0.0=持續輸出
|
|
|
測試時間分辨率
|
0.1S
|
|
|
測試時間精度
|
±（0.1%設定值+0.05s）
|
|
