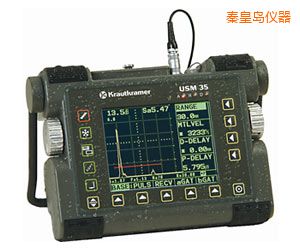

最小值
|
0到0.5毫米+10%(鋼),0到0.02英寸+10%(鋼)
|
最大值
|
在0.2到1兆赫/0.5到4兆赫的頻率范圍內,0到9,999毫米+10%(鋼),0到390英寸+10%(鋼);在0.8到8兆赫/2到20兆赫的頻率范圍內,0到1,420毫米+10%(鋼),0到56英寸+10%(鋼)
|
聲速
|
1000到15000米/秒,40到600英寸/毫秒,1米/秒的間隔可變,0.1英寸/毫秒和固定編程值
|
顯示延遲
|
從-10到1,000毫米,0.3到40英寸(340?秒)
|
探測延遲
|
0到200 秒
|
自動校準
|
使用2個已知校準回波(2點校準)測量和設置聲速和探頭延遲
|
脈沖強度
|
220 pF, 1 nF
|
阻尼
|
50歐姆,500歐姆(在TR模式下 1000歐姆)
|
脈沖重復頻率
|
4到1000赫茲,有10個間隔變量
|
頻率范圍(-3 dB)
|
0.2到1兆赫的/0.5到4兆赫/0.8到8兆赫/2到20兆赫
|
增益
|
0到110dB,間隔可變
|
增益間隔
|
0.5 / 1 / 2 / 6 / 12 dB(或用戶可調),間隔0被鎖定
|
細微增益
|
4dB,連續40個間隔變量
|
檢波
|
全波,負和正半波,射頻模式
|
濾除閥值
|
線性,超聲波探傷儀試塊,0到80%屏幕高度,1%間隔變量
|
監測門電路
|
在彩條模式下的2個獨立的門電路,開始和寬度在整個校準范圍內可變,10%到90%的1%屏幕高度變量的響應閾值(巧合和反巧合),通過LED和連接內部的電極臂發送報警信號,門電路A可作切換為門電路B的接口,門電路放大器(整個顯示范圍的門電路縮放)
|
聲音路徑測量
|
在初始脈沖和門電路的首次回波之間,或在2個門電路回聲之間的的聲音路徑的數字顯示(投影距離,深度),且總在回波波側或回波波峰的交匯點測量
|
測量分辨率
|
在99.99毫米/0.1毫米的范圍內0.01毫米,在100到999.9毫米/1毫米超過1000毫米的范圍內,在9.999英寸/0.01英寸10英寸以上的范圍內0.001英寸,在凍結的A-掃描評介:校準范圍設置的0.5%
|
振幅顯示
|
In %屏幕高度
USM 35X DAC:在DAC或TCG以上另加in dB
USM 35X S:在DGS曲線或ERS以上另加in dB
|
顯示的讀數
|
聲音路徑、(減少的)投影距離、深度、每門幅度、用戶配置的4個測量線位置、A-掃描縮放顯示
|
A-掃描功能
|
手動或自動A-掃描凍結,A-掃描比較,回波動態(包絡),經超聲波探傷儀檢測,峰值回波存儲
|
彩色功能
|
獲得專利的角度測試的背斜兩翼彩色編碼顯示,背景彩色適應測試環境的光線條件,用于直接識別的監測器門電路和登記曲線(DAC、TCG、DGS) 的彩色顯示,紅色字符的信息和警報
|
DAC/TCG(選項)
|
僅USM 35X DAC和USM 35X S:距離-振幅曲線(DAC)或TCG行(TCG),帶最多10個參考回波,其他4根曲線或線可以顯示變量分貝間隔?梢赃x擇JIS DAC,以便依據JIS Z3060-2002(日本的檢測標準)進行檢測。DAC錄制期間的自動增益控制。
|
DGS(選項)
|
僅USM 35X S:DGS曲線,用于單晶或雙晶探頭(B1S、B2S、B4S、MB2S、MB4S、MB5S、WB…-1, WB…-2, SWB…-2, SWB…-5, MWB…-2, MWB…-4, SEB和MSEB),以及用于所有材料、聲音衰減和傳輸損失校正,其他4根曲線可以顯示變量分貝間隔
|
顯示尺寸/屏分辨率
|
116毫米×87毫米,4.6英寸×3.4英寸(寬x高)
320×240像素
|
A-掃描尺寸/屏分辨率
|
116毫米x80毫米,4.6英寸×3.2英寸
320×220像素(縮放)
|
計量單位
|
毫米和英寸
|
數據存儲器
|
800個儀器設置或報告,超聲波探傷儀調試,包括存儲、調用、打印A-掃描或?qū)⑵鋵?dǎo)出到計算機。
|
直接存檔
|
顯示屏幕內容,報告包括A掃描、閱讀、功能列表(參數轉儲)
|
打印機驅動器
|
HP DeskJet、HP LaserJet、HP DJ 1200 (DeskJet)、HP LJ 1012 (LaserJet)、EPSON FX/LX、SEIKO DPU
|
RS 232接口
|
9針DSUB,雙向,300-57,600波特,1個USB適配器電纜,用于連接USM35X和沒有RS-232端口的計算機
|
輸入/輸出
|
8路的Lemo-1插座(觸發器輸出,門電路報警,測試數據發布)
幅度或選定門電路的聲音路徑的附加模擬輸出
|
VGA 輸出
|
用于連接外部顯示屏或投影儀的10路Lemo-1插座
|
探頭接口
|
2 x Lemo 1 或 BNC
|
對話語言
|
德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語,捷克語、斯洛文尼亞語、羅馬尼亞語、荷蘭語、克羅地亞語、匈牙利語、俄羅斯語、波蘭語、斯洛伐克語、日語
|
電池工作
|
鋰電池或6節C型電池(鎳鎘、鎳氫電池或鋁錳電池),工作時間:鋰電池(6.6 Ah)為14小時, 鎳氫電池(3 Ah)約為3小時,電池充電根據測量線的圖標檢測
|
電源組/電池充電器工作
|
通過外部電源(85到265伏交流);
工作電壓:6到12伏直流
電流消耗:最大9瓦,依據設置
|
重量
|
2.2千克,4.9磅,含電池
|
大小
|
177毫米×255毫米×100毫米,7.0英寸×10英寸×3.9英寸(高x寬x深)
|
環境
|
防護級別:IP 66防震acc.到DIN IEC 68:6毫秒,超聲波探傷,60克,每個防振方向acc.3次沖擊
到DIN IEC 68:0-150赫茲,2克,每個方向20圈
工作溫度:0°到60°C,丹東超聲波探傷儀,32°到140°F(-10°C,脈沖反射式超聲波探傷儀,14°F,應特殊要求)
存儲溫度:-20°到60°C,4°到140°F
|
