時代超聲波探傷儀 |
|
| 型 號：TUD300 |
| 品 牌：時代儀器 |
| 技術指標：測量范圍：2.5～5000(鋼縱波) |
 |
清徐時代超聲波探傷儀-TUD300-時代儀器
|
詳細介紹
|

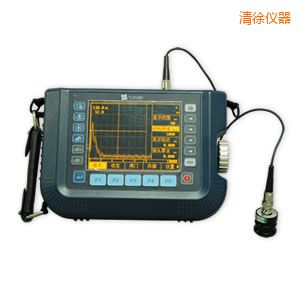

TUD300數字超聲波探傷儀
1 峰值記憶功能；
2 自動增益調節；
3 快速旋鈕調節操作方便；
4 重復發射率高達1KHZ；
5 有B掃描功能；
6 具有10個獨立探傷通道；
7 超高采樣率，射頻波形細節盡現；
8 屏幕刷新頻率高達60HZ無延遲，無拖影，快速捕捉傷波；
9 軟件通過通訊接口在線升級；
10 可存儲、刪除高達300幅A掃圖形及參數和30000個厚度值；
11 利用標準試塊DAC曲線自動生成；
12 具有獨立的雙閘門設置和報警功能；
13 可以在單探頭、雙探頭及透射三種探傷工作方式之間任意切換；
14 探頭阻尼通過菜單選擇在50、150、400之間切換；
15 具有線性抑制功能，可抑制為屏高的0%---80%，超聲波探傷等級，步距1%；
16 具有屏幕的凍結和解凍功能；
17 具有系統參數的加鎖和解鎖功能；
18 具有存儲圖形、掃描過程回放功能；
19 能夠跟PC機通訊，超聲波探傷儀論文，可以將測量數據和系統設置參數上傳給PC機，利用Windows軟件以便生成探傷報告、打印等；
20 高亮度EL圖形點陣顯示，無視角、陽光影響；
21 大容量鋰離子電池、無記憶性，連續工作8小時；
22 探頭自動校準；
23 探頭角度和K值兩種輸入方式；
24 缺陷當量計算
|
|
技術指標：
|
1.測量范圍：2.5～5000(鋼縱波)
2.工作頻率(MHz)：0.2～15MHZ（低頻0.2-1MHz，超聲波相控陣探傷儀，中頻0.5-4MHz，高頻3-15MHz可選）
3.增益調節：0～110dB; （0.2、0.5、1、2、6、12步距調節，0.0時鎖定）
4.垂直線性誤差：≤3%
5.動態范圍：≥34dB
6.水平線性誤差：≤0.2%
7.波形顯示： 正半波、負半波、全波和射頻
8.探傷靈敏度余量：≥60dB（2.5MHZ F20/Z20-2）
9.脈沖移位：-20～+3400 us
10.探頭延時：0us～99.99us，分辨率0.01
11.掃描分辨率：0.1mm (2.5～100mm)；
1mm(100～5000mm)；
12.聲速：1000m/s～9999m/s
13.外形尺寸：240×170×70
14.重量(含電池)：1.47Kg
標準配置：
1.主機 1個、鋰電池2組、 耦合劑1瓶
2.直探頭 F20 2.5MHz (1支)
3.斜探頭 8×9K2 5MHz (1支)
4.BNC探頭連電纜 3A/9V電源適配器、
可選附件：串行通訊電纜（9針）、PC段通訊軟件、串行打印機TP UP-NP
|
|
