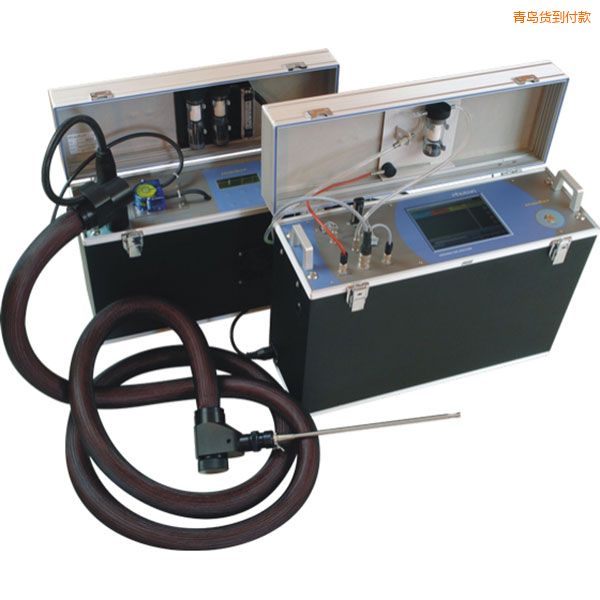

青島便攜式紅外煙氣分析儀-Photon-進口

Photon 是一款極為先進的煙氣分析儀. 它可裝配多達6個紅外傳感器及3個電化學傳感器。大彩色VGA顯示屏用于顯示數據，爐煙氣分析儀，壓縮閃存盤用于存儲結果（以一個數據庫格式存儲）. 裝有Windows CE操作系統的PC-104工業級別計算機管理整個分析儀。Photon配備了非常有效的煙氣預處理器，可以創建完全專業的氣體分析系統, 滿足Z嚴格的要求和標準。有Z重視質量和性能的客戶推薦。

它可裝配多達6個紅外傳感器、1個熱導傳感器、1個PID傳感器及3個電化學傳感器。大彩色VGA顯示屏用于顯示數據，壓縮閃存盤用于存儲結果（以一個數據庫格式存儲). 裝有Windows CE操作系統的PC-104工業級別計算機管理整個分析儀。

Photon配備了最有效的煙氣預處理器，可以創建完全專業的氣體分析系統, 滿足最嚴格的要求和標準。得到廣泛重視質量和性能的客戶認可推薦。

紅外方法NDIR 分析: CO, CO2, CH4, SO2, NO, NO2, N2O

專業預處理、適合高濕度、低濃度煙氣、精準分析

大功率干燥器 PGD-100 和高溫伴熱管線確保了紅外方法測量過程的精確性與穩定性所要求的苛刻條件。其模塊化的結構，可依使用者特定的需求建構提供。除此外，此量測系統中每個傳感器都可依客戶需求進行量程設定與調整。此型分析儀器足堪任于任何置程控制方面應用。紅外傳感器外，低濃度CO單組分煙氣分析儀，該分析儀另可配備電化學或偏壓傳感器達至9 個測量組分來測量 O2, H2S, NO2, H2 等。

應用

對于工業應用而言，便攜式在線煙氣分析儀，IMR4000是一個完善的便攜式分析系統。可同時分析12組氣體參數，綜合煙氣分析儀km9106，顯示附加其他4個相關成分結果。儀器緊湊的尺寸使得其可以到達較小空間進行工作。

主要應用領域：排放分析、鍋爐調校優化（能效測試）、環境監測、電廠服務檢測、石油石化、能源化工等。

主要特性

雙重?zé)岱€(wěn)定：整個外殼的穩定和每個單獨的紅外傳感器穩定，這種方法提供最好的熱穩定（精度為0.01°C），煙氣氧含量分析儀，短暫的預熱時間（30 ÷60min）和最好的紅外傳感器精度。
最多6個紅外傳感器及3個電化學傳感器。
與專業的煙氣預處理器—PGD-100搭配使用。
大尺寸-6.4″, 高分辨率-VGA（640×480)，使攜式煙氣分析儀，帶有觸控板的彩色顯示屏。
帶有Windows CE 操作系統的PC-104工業級計算機。
高級算法控制分析儀工作，如預熱、交叉靈敏度值補償、響應時間等所有影響品質和性能的參數。
多種額外參數的測量：溫度（環境、煙氣）、壓力（大氣，脫硫煙氣分析儀，壓差），自動煙塵煙氣分析儀，流速（在皮托管的幫助下），經過設備的流量控制以及更多。
計算所有燃燒參數如：煙囪損失、燃燒效率、過量空氣系數、露點溫度以及更多。
通過RS232C和以太網接口與電腦進行通訊交流。
兩個USB接口用于連接商業外部設備（鼠標，鍵盤）以及Photon附件（模擬輸出/輸入）。
可選的附加組件：模擬輸出（8通道），模擬輸入（8通道）模塊。
可選的便攜式打印機。
存儲在數據庫中的結果-可以以圖表的格式查看整個測量期，創建測量報告，導出數據到csv文件以及更多。
用于客戶和對象信息的數據庫。

基本配置

• 氣體濃度測量
o 下列氣體可使用非分光紅外光技術(NDIR)：
CO, CO2, CH4, NO, SO2, NO2, N2O
o 氧氣(O2 )，可選電化學、順磁法或偏壓法測量
o 電化學方法測量： H2 , H2S, 其它請洽詢。
• 其它參數測量
o 煙氣溫度，支持 K,J,S,E 熱電偶
o 壓力, 分壓測量, 分辨率達 0.1 Pa
o 大氣壓力測量，分辨率為 0.1hPa
• 計算
o 可計算 CO2 濃度(若無配置直接測量CO2 )
o 計算所有相關燃燒參數
o 所有測量組分的絕對質量濃度及相對質量濃度
o 所有測量組分的絕對質量濃度及相對體積濃度
• 測量數據處理與顯示
o 可存儲連續測量數月的數據資料
o 循環測量（校零-測量-等待）
o 周期性測量，重復周期：24 小時
o 多點測量
o 顯示所有實測及計算數據、平均值，平均時距可為： 2, 10, 20, 30, 60, 120, 及180 秒
o 單一或連續量測數據儲存，一組資料可包括所有實測及計算數據
o 計算機軟件，可處理讀取與在線通連動作
• 軟件特征
o 開機時自動進行零點校正
o 所有參數可以自由進行設定
o 具有內建 10 種燃料參數
o 可自行編輯燃料參數
o 儀器功能運行連續自動監測，除具聲響警訊外，在"Control List"(控制窗體)下，可以顯示詳細相關訊息
o 對氣體傳感器的交互干擾與溫度漂移完全進行補償
o 具有對紅外線傳感器環境壓力補償
• 硬件特點
o 基于 Window CE 操作系統內置電腦控制
o 連續儲存讀數數據記錄器。存儲數據可通過 USB 傳輸?shù)接嬎銠C
o 用于儀器所有使用與參數設定的內存卡
o 具可編繹的特性，煙氣分析系統動態控制，允許由計算機(PC)來進行簡單的程序?qū)懭?br /> o 內置時鐘/日期，青島煙氣分析儀，使用獨立電池。
o 電力供應：110...230 VAC, 50-60Hz
o 顯示屏：彩色液晶(LCD)顯示屏，640 x 480 像素
o 觸摸屏操作菜單或鼠標操作
o 外接 USB 打印機-可選配置
o 雙路 USB 通訊接口

技術指標

1. 常規參數

尺寸 (W x H x D)	500mm x 395mm x 173mm
重量	14kg - 18kg
盒材料	鋁包木材
防護等級	IP20
操作條件	溫度: 10°C- 50°C, 相對濕度: 5% - 90% (不冷凝)
儲存溫度	-20°C - +55°C
電源供應: 輸入 \| 最大功耗	115 or 230VAC \| 150W
操作系統	Windows CE 5.0
顯示屏	6.4” VGA (640x480)
數據儲存: 類型 \| 容量	壓縮閃卡 \| 最大4GB
外部儀器接口(USB盤, 鼠標, 鍵盤)	2x USB
PC電腦通訊接口	RS-232C, RJ45 (以太網)
預熱時間	90min最多
預熱溫度	約為單元外部空氣溫度18°C以上
最大外部溫度漂移不會影響預熱溫度	±5°C

2. 煙氣成分測量

下表顯示了傳感器/量程的組合。請注意在一個儀器中最大允許煙氣傳感器數目為6個紅外傳感器和3和電化學傳感器 – 參見訂購指南.

成分	方式	量程 \| 分辨率	精度	時間 (T90)	符合
O2 – 氧氣	電化學傳感器	20.95% \| 0.01%	± 0.1% 絕對或測量值的 5%	45 秒	ISO 12039, CTM-030
O2 – 氧氣	電化學, 分壓	20.95% \| 0.01%	± 0.1% 絕對或測量值的5%	45 秒	ISO 12039, CTM-030
O2 – 氧氣	電化學, 分壓	25% \| 0.01%	± 0.1% 絕對或測量值的5%	45 秒	ISO 12039, CTM-030
O2 – 氧氣	電化學, 分壓	100% \| 0.1%	± 0.1%絕對或測量值的5%	45 秒	ISO 12039, CTM-030
O2 – 氧氣	順磁傳感器	25% \| 0.01%	± 0.1% 絕對或測量值的5%	45 秒	EN 14789,OTM-13
O2 – 氧氣	順磁傳感器	100% \| 0.1%	± 0.1% 絕對或測量值的5%	45 秒	EN 14789,OTM-13
CO – 一氧化碳	紅外傳感器	20 000ppm \| 1ppm	± 3ppm絕對或測量值的3%	45 秒	EN 15058,Method 10
CO – 一氧化碳	紅外傳感器	10% \| 0.01%	± 0.3%絕對或測量值的3%	45 秒	EN 15058,Method 10
CO – 一氧化碳	紅外傳感器	100% \| 0.1%	± 0.3%絕對或測量值的3%	45 秒	EN 15058,Method 10
CO2 – 二氧化碳	紅外傳感器	5% \| 0.01%	± 0.3% 絕對或測量值的3%	45 秒	ISO 12039,OTM-13
CO2 – 二氧化碳	紅外傳感器	25% \| 0.01%	± 0.3% 絕對或測量值的3%	45 秒	ISO 12039,OTM-13
CO2 – 二氧化碳	紅外傳感器	100% \| 0.1%	± 0.3% 絕對或測量值的3%	45 秒	ISO 12039,OTM-13
CHy – 甲烷	紅外傳感器	5% \| 0.01%	± 0.3% 絕對或測量值的3%	45 秒
CHy – 甲烷	紅外傳感器	25% \| 0.01%	± 0.3% 絕對或測量值的3%	45 秒
CHy – 甲烷	紅外傳感器	100% \| 0.1%	± 0.3% 絕對或測量值的3%	45 秒
NO – 一氧化氮	紅外傳感器	1 000ppm \| 1ppm	± 3ppm絕對或測量值的3%	45 秒	ISO 10849,Method 7E
NO – 一氧化氮	紅外傳感器	5 000ppm \| 1ppm	± 3ppm絕對或測量值的3%	45 秒	ISO 10849,Method 7E
NO2 – 二氧化氮	紅外傳感器	1 000ppm \| 1ppm	± 3ppm絕對或測量值的 3%	45 秒	ISO 10849,Method 7E
NO2 – 二氧化氮	電化學傳感器	1 000ppm \| 1ppm	± 5ppm絕對或測量值的5%	60 秒	CTM-022
SO2 – 二氧化硫	紅外傳感器	1 000ppm \| 1ppm	± 3ppm傳感器或測量值的3%	45 秒	ISO 7935,Method 6C
SO2 – 二氧化硫	紅外傳感器	5 000ppm \| 1ppm	± 3ppm傳感器或測量值的3%	45 秒	ISO 7935,Method 6C
H2S – 硫化氫	電化學傳感器	1 000ppm \| 1ppm	± 5ppm絕對或測量值的5%	70 秒
H2 – 氫氣	電化學傳感器	2 000ppm \| 1ppm	± 10ppm絕對或測量值的5%	50 秒
H2 – 氫氣	電化學傳感器	20 000ppm \| 1ppm	± 10ppm絕對或測量值的5%	70 秒
H2 – 氫氣	熱導傳感器	10% \| 0.1%	± 0.5%絕對或測量值的5%	45秒
H2 – 氫氣	熱導傳感器	25% \| 0.1%	± 0.5%絕對或測量值的5%	45秒
H2 – 氫氣	熱導傳感器	50% \| 0.1%	± 0.5% 絕對或測量值的5%	45秒
H2 – 氫氣	熱導傳感器	100% \| 0.1%	± 0.5%絕對或測量值的5%	45秒
N2O – 氧化亞氮	紅外傳感器	2 000ppm \| 1ppm	± 3ppm絕對或測量值的3%	45 秒	ISO 21258
CHF3 – 氟仿 (冷卻劑R23)	紅外傳感器	2.5% \| 0.01%	± 0.3%絕對或測量值的3%.	45 秒
VOC – 揮發性有機化合物	PID 光電離傳感器	100ppm \| 1ppm	± 5ppm絕對或測量值的5%	120秒	Method 21
VOC – 揮發性有機化合物	PID 光電離傳感器	1 000ppm \| 1ppm	± 5ppm絕對或測量值的5%	120秒	Method 21

3. 其他測量 / 計算結果

變量	方式	量程 \| 分辨率	精度	時間 (T90)
Tgas – 煙氣溫度	K型熱電偶	-10 ÷ 1000°C \| 0.1°C	± 2°C	10 秒
Tgas – 煙氣溫度	S型熱電偶	-10 ÷ 1500°C \| 0.1°C	± 2°C	10 秒
Tamb – 鍋爐輸入空氣溫度	PT500 電阻傳感器	-10 ÷ 100°C \| 0.1°C	± 2°C	10 秒
分壓	硅壓阻式壓力傳感器	-25hPa ÷ +25hPa \| 1Pa (0.01hPa)	± 2Pa絕對或測量值的5%	10 秒
煙氣流速	間接, 借助皮托管和壓力傳感器	1 ÷ 50m/s \| 0.1m/s	0.3m/s絕對或測量值的5%	10 秒
Lambda λ – 過�？諝鈹�(shù)目	已計算	1 ÷ 10 \| 0.01	測量值的± 5%	10 秒
qA – 煙囪損失	已計算	0 ÷ 100% \| 0.1%	測量值的± 5%	10 秒
Eta η – 燃燒效率	已計算	0 ÷ 120% \| 0.1%	測量值的± 5%	10 秒
IL – 不完全燃燒	已計算	0 - 100% \| 0.01%	測量值的± 5%	10 秒
