南充M系列掃查架-MH－AL4－300-南通友聯
南通友聯M系列掃查架主要與PXUT－900、PXUT－910型便攜式TOFD檢測儀配合使用，可組合成多種構型適應現場各類工件的掃查檢測需求；也可掛裝各類編碼器，與業界已采用的各型TOFD檢測儀配套使用。
M系列掃查架采用鋁合金材質制造，體積小，重量輕，車軸超聲波探傷儀，特別適用于復雜的檢測現場。磁性輪與彈力耦合特點保證了掃查圖像的穩定性。本系列掃查器可對直徑小至60mm的管道環焊縫實施檢測。

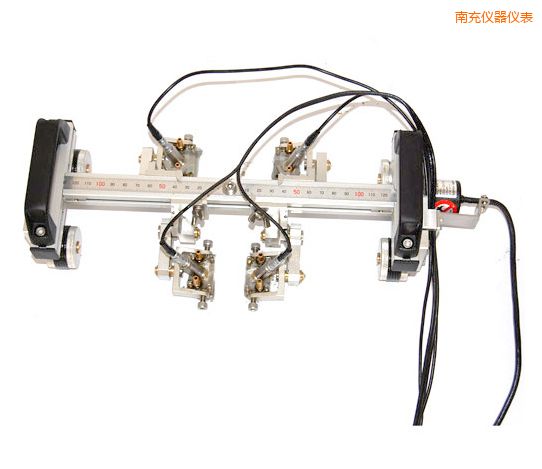

MH－AL4－300型掃查架為手動掃查架，探傷機，主梁寬度300mm，也可選配加長橫梁，所配編碼器的長度分辨率為0.25mm；可安裝4只探頭，分為兩組TOFD通道實施檢測，可滿足100mm以內壁厚工件的焊縫探傷要求。本掃查架不僅用于平板及球罐焊縫的檢測，葫蘆島超聲波探傷儀，也可對管道縱焊縫和環焊縫實施檢測。檢測環焊縫時，可檢最小管徑為100mm。
