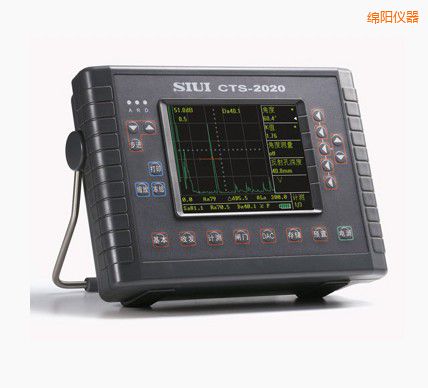

CTS-2030數字超聲波探傷儀配置場致發光(EL)顯示屏,不支持屏幕顏色變化;工作溫度為-20℃ ~ 40℃;其他參數及功能與CTS-2020相同。
CTS-2020/CTS-2030數字超聲波探傷儀特點:
•不斷創新,努力達至一流境界是我司的一貫宗旨。CTS-2020采用嵌入式計算機系統和超大規模現場可編程集成電路設計,超聲波探傷儀的使用方法,把大型超聲儀器所具備的優良性能壓縮到極小的空間;高達62dB的探傷靈敏度余量滿足各種探傷需求;最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果;簡便的界面波跟蹤功能適用于水浸法探傷;再配以DAC、大容量存儲器、USB接口等新技術、新功能,超聲波探傷儀 南通,使CTS-2020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外,長沙 超聲波探傷儀,彩色TFT液晶屏快速的響應時間,確保快速掃查回波也顯示無遺;輕觸式鍵盤性能可靠、手感舒適;突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。 •小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切,體現SIUI一貫的設計理念:簡單實用方便可靠,SIUI數字超聲波探傷儀,性能指標和功能更上一層樓。 CTS-2020/CTS-2030數字超聲波探傷儀功能: • 最高采樣速率240MHz,測量分辨力0.1mm,濟南 超聲波探傷儀,最小顯示范圍5mm • 工作頻率范圍 0.5~10MHz,靈敏度余量高達62dB • USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存,打印探傷報告 • 脈沖重復頻率可調,超聲波探傷儀頻率,避免在探傷過程中出現混響信號 • 界面波跟蹤功能,通過A、B閘門間的邏輯關系,威海超聲波探傷儀操作規程,容易實現水浸法探傷或精確測厚 • 峰值記憶功能,手持式高亮超聲波探傷儀,有助于對工件進行快速掃查和測量 • 完善的DAC曲線功能,方便進行回波價 • 具有測量探頭角度(K值)的功能 • 大容量存儲器可存儲高達500個數據集,包括波形、曲線、參數、探傷報告等 • 菜單語言:中、英文二種,操作過程文字信息提示 • 高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果 • 10種波形顏色和字符顏色自由選擇 • 大容量鋰電池可連續工作6小時以上 CTS-2020/CTS-2030數字超聲波探傷儀應用: 薄板探測: CTS-2020具有很好的近區分辨力,非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。 圖示為1.2mm鋼板的底面回波 焊縫檢測: CTS-2020完善的DAC曲線和回波比較功能,令回波評價工作更輕松、更方便、更準確 圖示為焊縫的缺陷回波與一組DAC曲線。 斜探頭探傷時,可對缺陷進行精確測試 通過數字儀器的強大功能,可以對缺陷進行精確定位 圖示為斜探頭探測距表面40mmΦ1.6的波形圖 跟蹤功能: CB閘門跟蹤功能,超聲波探傷儀靈敏度,容易實現水浸法探傷或精確測厚 圖示為B閘門跟蹤功能示意圖。 CTS-2020/CTS-2030數字超聲波探傷儀技術參數:
|
