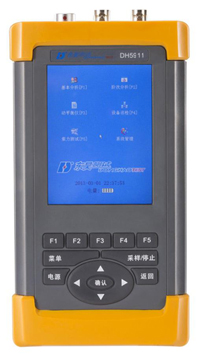

概述 針對在車船等移動環境，，橋塔、大型吊裝設備、冶金高爐等高空作業狀態，，電源供電不方便的現場，，本公司專門研發了小巧便攜的手持式動態信號測試分析系統。 測試工程師經常需要在野外進行現場測試，，例如：大橋斜拉索索力的測試；在車船等移動環境中的振動測試；眾多行業的工業現場（電力、冶金、石化、化工等）大量的電機、齒輪箱、泵、風機、壓縮機等設備的振動測量、故障診斷：DH5911手持式測試儀非常適合于現場數據采集、實時FFT 分析或階次分析的測試需求。采集的數據經USB 接口傳送到計算機進行管理、分析、打印測試報告。
特點 1、雙通道獨立的16位A/D、最高采樣頻率102.4kHz； 2、一路轉速(鍵相)測量通道； 3、3.7英寸TFT真彩觸摸屏； 4、標配2GB存貯器，，最大可擴充至4GB； 5、USB 口與計算機雙向數據通訊； 6、運行于Windows CE 操作系統，，全漢字顯示； 7、FFT 頻譜分析（最大譜線數25600）； 8、傳遞函數FRF測量； 9、設備巡檢、雙平面現場動平衡； 10、多層線路板,全貼片工藝,大大提高了硬件的可靠性和抗干擾能力。
技術指標 1、測量通道：2路模擬電壓信號、1路轉速通道； 2、輸入阻抗：1MΩ∥40PF； 3、輸入保護：輸入信號大于±30V(直流或交流峰值)時,輸入全保護； 4、輸入方式: DC、AC、IEPE、GND； 5、工作方式: 數據采集器:單端輸入、差動輸入、IEPE適調輸入； 6、滿度值：±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V;； 7、系統準確度：小于0.5%(F.S)(預熱半小時后測量)8 失真度: 不大于0.5％； 9、頻率響應 a.加速度：1Hz~10kHz b.速 度：10Hz~2kHz c.位 移：10Hz~1kHz； 10、通道一致性：幅值匹配 ±0.05dB; 相位匹配 ±0.5 度 @20 kHz BW； 11、分析頻寬:10、20、50、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz、40kHz； 12、輸入噪聲：±10V量程時 0.2 mVrms @20 kHz BW；±300mV 量程時 0.01 mVrms @20 kHz BW； 13、共模抑制(CMR):不小于100dB； 14、共模電壓(DC或AC峰值)：小于±10V、DC～60Hz ； 15、模數轉換器分辨率:16位A／D轉換器; 16、運算處理器：浮點DSP； 17、連續采樣速率(存貯深度由存儲器剩余容量決定): （1）單通道工作時,每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、102.4k(Hz)分檔切換； （2）通道同時工作時,每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k(Hz)分檔切換； 18、瞬態采樣速率:2通道同時工作時, 每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、102.4k (Hz)分檔切換； 19、瞬態采樣時最大存儲深度：8M點/通道； 20、抗混濾波器： （1）濾波方式:模擬濾波＋DSP數字濾波； （2）截止頻率:采樣速率的1/2.56倍,設置采樣速率時同時設定： （3）阻帶衰減:約-120dB/oct; （4）平坦度(分析頻率范圍內):小于±0.1dB;21 IEP電源：4mA、24V；22 液晶顯示器：3.7’TFT真彩顯示屏，，帶背光、省電模式； 23、數據輸入/輸出接口：離線數據通訊，，與計算機USB 口； 24、轉速測量技術指標： （1）測量范圍：10～300000轉/分； （2）測量精度：小于0.05%±1轉; （3）每轉脈沖數：1～4096個； （4）轉軸比：0.01～100； （5）脈沖寬度：≥10μS； （6）輸入信號范圍： TTL、COMS脈沖序列； 25、電源：內置可充電鋰電池，，工作時間≥8 小時（連續工作≥5 小時）； 26、外形尺寸：188╳ 98╳ 36mm； 闂傚倷娴囬鏍窗閹捐绀夌€广儱鎲橀敐澶婄濞达絾鐡曡闂備焦瀵уΛ浣肝涢崟顖ｆ晛闁规崘宕甸崣鎾绘煕閵夋垵鍟▓濠氭⒑闁偛鑻晶顔姐亜閿旇鐏﹂柟顔筋殜閹粓鎳為妷褍寮虫繝鐢靛仜濡瑧鏁埡鍛惞闁哄稁鍘介崐闈浢归敐鍛殭妞ゃ儱绉归弻娑㈠Φ閸楃偞鎼愮紒顐㈢Ч閺岋絽螣閾忕櫢绱為梺闈涙閿曘倝婀侀梺鎸庣箓閻楀﹦娑甸崼鏇熺厸濞达綁娼ч埀顒佺箞瀵偄顓兼径瀣闂佽法鍣﹂幏锟� 婵犵數鍋為崹鍫曞箰閼姐倕鍨濈€广儱顦拑鐔兼煟閺冨倸甯堕幖鏉戯工椤法鎹勬笟顖浶﹂悗瑙勬礃濞茬喖寮婚敐鍛瀻婵☆垰鎼～鈺侇渻閵堝棙鐓ョ紒澶婄秺閻涱噣骞樼拠鑼杸濡炪倕绻愬Λ婊呮崲閿燂拷100%闂傚倸鍊搁崐绋课涘Δ鍛亯濠靛倹娼屾径鎰缂備焦菤閹稿啴姊洪崘鍙夋儓闁稿﹥鎮傝棢闁绘劗鍎ら崑锝夋煕閵夈垺娅呴柣銊﹀灩缁辨帗娼忛妸褏鐣虹紓浣歌嫰瀹曨剟鍩為幋鐐电瘈闁告洦鍓﹀ḿ鏃堟⒑閼姐倕校闁告棑绠撳畷銏犆洪鍕唵闂備緡鍓欑粔瀵告喆閿曞倸绠归悗娑欋缚缁犳﹢鏌ｉ悢鍝ョ畺缂佺粯绻冪换娑㈠箚瑜嶉埛澶愭⒑閸涘﹥灏柛妤€鍟块悾宄拔旈埀顒勵敇婵傜ǹ閱囨繝闈涚墐閸嬫捇顢橀姀鈾€鎷哄銈嗗姉閸犲孩绂嶆ィ鍐┾拺闁荤喐澹嗛悾顓㈡煕閵娿儯鍋㈡鐐存崌閺佹劖寰勬繛鈧劦閺屾稓浠﹂幑鎰棟濠电偞鍤崶銊ヤ画闂佸搫娲﹀銊х玻閺冨牊鐓冪憸婊堝礈濮橆厾鈹嶉柧蹇氼潐瀹曟煡鏌涢幇闈涙灈缂佺媴缍侀弻鐔衡偓娑欋缚閻绱掗鍡欑暤闁哄矉缍佹俊鎼佸Ψ閵夘喕绱旈梻浣姐€€閸嬫捇鏌曡箛瀣偓鏇㈡嚋鐟欏嫨浜滈柡鍐ㄥ€荤敮娑㈡煟椤忓啰鐭欓柡灞剧☉閳藉鈻嶉崡鐐磋础闁瑰箍鍨硅灒闁稿繒鍘ф禒鎺楁煟韫囨洖浠ч柡鍜佸亰閸┾偓妞ゆ帒鍊搁崢瀵糕偓瑙勬穿缁查箖藝閻楀牊鍎熼柕蹇嬪灪濞堟悂姊婚崒娆戣窗闁稿瀚拌棟闁规鍠掗崑鎾愁潩閵夈儱顫囬梺杞扮缁夎埖绂掗敃鍌涘殐闁冲搫锕ｇ槐姗€姊绘担鍛婃儓闁哥姵绋撶划濠氬箳濡も偓缁愭淇婇婵嗗惞闁崇粯娲熼弻鈩冨緞鐎ｎ亶鍤嬮梺绋匡躬濞佳囨箒闂佹寧绻傞悧濠勬兜閸洘鐓涘ù锝夋涧閳ь剚鐗滅划娆愬緞婵犲骸鎮戦梺绯曞墲椤ㄥ懓鈪查梻鍌欐祰椤顭垮Ο娲绘闊洦娲橀～鏇熺節闂堟侗鍎忕紒鐙呯秮閺岀喓鈧稒岣块惌瀣磼椤曞棛鐣甸柟顔角圭粻娑㈠箻閹碱厽锟ラ梻浣虹帛缁诲啴鎯勯姘辨殾闁跨喓濮甸幆鐐淬亜閹板墎绉跺Δ鐘茬箻濮婃椽宕崟鍨㈤梺閫炲苯澧€殿喖鐖奸、鏇㈡寠婢规繄鎳撻オ浼村礃椤忓嫷鏆┑鐐茬摠缁秶鏁敓鐘靛祦闁硅揪绠戦～鍛存煥濠靛棙顥滅紓宥嗘崌濮婃椽骞愭惔锝傛闂佸搫鐗滈崜鐔风暦瑜版帗鏅搁柨鐕傛嫹100%闂傚倷鑳舵灙缂佽鐗撳畷婵嬪箣灏鹃悜钘夌＜闁绘劕顕崝鐢告⒑闁偛鑻晶顖涚箾閼归偊鍤欓摶锝夋煙缁嬪潡顎楃紓宥嗘尭閳规垿鎮欓崣澶樻闂佸憡娲橀敃銏ゅ春閳ь剚銇勯幒鎴敾閻庢熬鎷� 闂傚倷绀佺壕顓㈠储瑜嶇叅闁挎繂娲ㄧ粻鏃堟煏韫囧鈧洖螞濮椻偓閺岋綁鎮㈤崫鍕垫毉濡炪値鍋勭粔鎾箒闂佺粯鐟㈤崑鎾趁瑰⿰鍕疄鐎规洜鎳撻～婵囨綇閳轰礁瑙﹂梺璇插嚱缁叉椽寮插┑瀣殞闁跨噦鎷�2003濠德板€楁慨鐑藉磻閻樿绠垫い蹇撴椤洘绻濋棃娑欏窛闁崇粯妫冮弻锟犲礋椤愶絿顩板┑鐐额嚋缁蹭粙婀侀梺缁樓圭亸娆撳礄閸︻厾纾奸柕濠忕到婵″吋銇勯弬璺ㄧ濠碉紕鍏樻俊鍫曞炊閳哄倸娈炲┑鐘殿暯濡插懘宕戦埀顒勬煕鐎ｎ偅灏扮紒缁樼洴瀵爼骞嬮鐐插闂備礁鎲￠〃鍛存煀閿濆懐鏆﹂柟鎯版鎯熼悷婊冪箻瀹曟椽鏁撻悩宕囧幈濠电偛妫欓崝鏇㈡倶閳哄懏鐓涘ù锝堫潐鐏忔壆绱掗崒姘毙ユい锔界叀閺岀喖鎽庨崒姘ギ闂佸搫琚崝鎴﹀春閳ь剚銇勯幒鎴濐仼闁兼瓕顫夐妵鍕即閻愭惌妫ょ紓浣插亾濠㈣埖鍔栭悡娆戠磽娴ｅ顏呮叏閸愵亞纾奸悹楦挎娴犳稓绱掗崒娑樻诞妞ゃ垺妫冨畷鐔碱敆閸屾氨绋婇梻鍌氬€风欢锟犲磻閸曨垁鍥敍閻愭潙鈧敻鏌ㄩ悤鍌涘+闂傚倸鍊烽悞锕€顭垮Ο鑲╃煋鐟滅増甯掗悞鍨亜閹烘埊鏀婚悗姘炬嫹+闂備浇顕уù鐑藉箠閹惧嚢鍥箮閸撳灝顦扮换婵嬪礋椤掆偓椤忊晠姊洪崨濠傚Е闁告ɑ鍎冲嵄闁跨噦鎷�+闂傚倷鑳剁涵鍫曞疾濠靛鈧焦绻濋崶鑸垫櫓闂佸憡娲﹂崹鎵偓姘槺閳ь剙绠嶉崕閬嶅箠鎼搭煉缍栭柕鍫濐槹閻撳繘鏌涢埥鍡楀箺閻庢熬鎷� 闂傚倷绀佺壕顓㈠储瑜嶇叅闁靛牆顦粈鍕煥閻斿搫孝閻庢艾顦甸弻銊╂偆閸屾稑顏�2婵犵數鍋為崹鍫曞箰缁嬫５娲Χ婢舵ɑ鏅╅悗骞垮劚濞茬娀宕戦幘鑽ゅ祦闁割煈鍠氭禒楣冩⒑缁洘娅嗙紒瀣崌楠炲鈧稒蓱婵挳鏌ｉ敐鍛拱妞ゎ偄绉瑰娲箰鎼达絺妲堥梺鍏兼た閸ㄨ泛鐣烽姀鐘闁靛繒濮捐闂佸湱鍘ч悺銊ф崲閸℃瑧鐭嗛柨鐕傛嫹120婵犵數鍋為崹鍫曞箹閳哄倻顩查柨婵嗩槶閳ь兛绶氶獮瀣倷绾版ɑ鐏冩繝娈垮枟閿氱痪缁㈠幖閻☆參姊洪崫鍕垫Т闁哄拋浜獮蹇涙晸閿燂拷20000闂備浇顕у锕傦綖婢跺⿵鑰块柛锔诲幗椤洟鏌熼悜妯诲暗闁崇粯姊归幈銊ヮ潨閸℃ぞ绨介柡澶嗘櫆濡啴鐛弽顐熷亾濞戞鎴︽偂閿濆鐓曟俊銈傚亾闂佸府绲介悾鐑藉箮鐟欙絺鍋撻敃鍌氱闁哄啫鍋嗗Σ鐑芥煟鎼达絾鏆╁褎顨婇妴鍐川閺夋垶妲柣蹇曞仦閸庢娊顢氭潏銊ょ箚闁靛牆鍊告禍鎯ь渻閵堝繘妾悗绗涘應鍋撻棃娑樻倯闁瑰嘲鎳忛ˇ鐗堟償閿濆棗娈為梻鍌欑窔濞佳兾涢弮鍫熷殑闁割偅娲栭弸渚€鏌曢崼婵愭Ц缂佺媴绲介—鍐偓锝庝簻椤掋垽鏌ｉ敐鍫ュ摵妞ゃ劊鍎甸幃娆撳级閹搭厼娈濈紓浣鸿檸閸樺吋鏅舵禒瀣閻庯綆鍠栧洿闂佸憡渚楅崣鈧い鏂款槹缁绘盯骞嬮悙鏉戠濠殿喗锕俊鍥╁垝鐎ｎ喖绠涢柡澶庢硶椤撶厧顪冮妶鍡楃伌闁轰緡鍣ｅ畷鎴﹀箻缂佹ɑ娅㈤梺璺ㄥ櫐閹凤拷 闂傚倷绀佺壕顓㈠储瑜嶇叅闁挎繂娲ㄧ粻鏃堟煏韫囧鈧洖螞濮椻偓閺岋綁鎮㈤崫鍕垫毉濡炪値鍋勭粔鎾箒闂佺粯鐟㈤崑鎾趁瑰⿰鍕噮闁瑰嘲缍婇幃銏ゆ偂鎼达絽鈧偤姊洪懞銉冾亪藝椤栫偛鏋侀柛顐ｆ礃閻撴洟鏌ｉ幋婵囶棞闁诲繒鍠撶槐鎺楀籍閳ь剙岣垮▎鎾崇厺闁哄啫鐗嗘儫闂侀潧顦崕鏌ュ级閸涘﹦绠鹃悗鐢登归灞矫瑰⿰鍕煀闁宠绉归獮鎺懳旈埀顒傗偓姘槺閳ь剙绠嶉崕閬嶅箠鎼搭煉缍栭柕鍫濐槹閻撴洘绻濋棃娑欏殌闁稿繐鑻…鑳槼缂佽鐗撳顐㈩吋閸ワ附鍕冮梺缁樺姦閸撴艾鈻撳鈧娲川婵犲倸顫屾繝闈涘€瑰濠氭嚍闁秴鐒洪柛鎰ㄦ櫅閸斿懘姊洪崫鍕殭闁稿﹤缍婂瀹犵疀閹句胶鎳撻オ浼村礃椤忓嫬姣堥梻浣告啞椤ㄥ懘鏌婇敐鍛殾闁规儼妫勬儫闂侀潧鐗嗛幊搴ｅ閸ф鐓熼柣鎰嚟閳笺倝鏌涢弮鈧崹鍨嚕閵娾晛顫呴柕鍫濇嚀閸╃偛顪冮妶鍡樼５闁稿鎸婚妵鍕晲鎼粹€插枈閻庤娲樺浠嬪箖閵忋倖鍊绘俊顖氬悑濞堟悂姊绘担鍝勪缓闁稿氦灏欓崚鎺楀醇閵忋垻鐣堕梺闈涚箞閸婃洖螞濮椻偓閺岋綁鎮㈤崫鍕垫毉濡炪値鍋勭粔鎾箒闂佺粯鐟㈤崑鎾趁瑰⿰鍕⒌闁糕斁鍋撳銈嗗笂閼冲墎绮婚幘缁樼厵濞达絽鍟垮ú锕傚磻鐎ｎ喗鍊堕柣鎰版涧閸旓箓鏌涚€ｎ偅宕岄柡浣规崌閺佹捇鏁撻敓锟� 闂傚倷绀佺壕顓㈠储瑜嶇叅闁挎洖鍊搁崹鍌涚節婵犲倸顏い鈺呮敱閵囧嫰骞嬮敐鍡欍€婇梺鑽ゅ枑缁诲倿婀侀梺缁樏鍫曞闯閹间焦鍋ｉ柟閭﹀枛閺嬫稒顨ラ悙鎻掓殻濠碘剝鎮傞弫鍐焵椤掑倸绶ら柣鐔诲焽閳ь剚甯掗～婵嬵敇閻樺啿鍨遍梻浣虹帛缁诲秹宕板璺虹鐟滅増甯掓儫闂佸疇妗ㄩ悞锕傤敂閿熺姵鈷戦梻鍫熺⊕椤ユ瑧绱掗懜闈涘摵闁诡喚鏁婚、姘跺焵椤掑嫮宓侀柍褜鍓涢幉鎼佸箣閿曗偓缁€鍌涙叏濡炶浜鹃梺璇″灠閸熸潙鐣烽悢纰辨晢濠㈣泛顑傞幐鍕節閻㈤潧浠︽繛鍏肩懇椤㈡牠宕熼姘鳖攨闁瑰吋鐣崝宀勬⒒椤栨稏浜滄い鎾跺枎缁椦呯磼閳ь剚寰勯幇顓犲幈濠电偛妫欓悷褔鎮炬潏銊ｄ簻闁挎柨澧界敮娑欑箾閼归偊鍤欓摶锝囩磽娴ｈ疮缂氶柣锝呯－缁辨捇宕掑▎鎴М缂備胶绮敃銏ゅ箖閺夊簱鏋庨柟閭﹀枓閺嬫牠姊洪崫鍕垫Ъ婵炲娲栧嵄闁挎繂顦伴悡蹇涙煕閳╁啯绀夐柛蹇撴湰缁绘盯鏁愭惔鈩冪亶缂備礁鐭傛禍鍫曘€佸▎鎾村癄濠㈠厜鏅滈〃濠囧蓟閿熺姴閱囨い鎰╁灮娴犳悂姊虹紒妯肩闁革綇缍侀獮鍡涘礃椤旇偐顦板銈嗗姧缁插潡藝娴煎瓨鈷掗柛灞捐壘閺嗙喖鏌涢悩鑼ら柟宄扮秺閹垽鎮℃惔锝囨毇闂備線娼ф灙闁稿氦浜弫顕€骞庨懞銉ヤ化闂佸綊鍋婇崰妤呭吹閳ь剟姊烘潪鎵窗闁告瑥鍟悾鐑藉Ψ閿旇棄鍔呴梺闈涢獜缁辨洟鎮块埀顒勬⒒娴ｅ憡鍟為柡宀嬬節瀹曟粌鈹戠€ｎ亝鐎銈嗘磵閸嬫挻顨ラ悙鏉戝闁瑰嘲鎳愰崰濠偽熸潪鏉款棜闂備浇娉曢崳锕傚箯閿燂拷
|
|||||||||||||||
 |
       |
