壓力露點變送器 |
|
| 型 號：testo 6740 |
| 品 牌：德國德圖TESTO |
技術指標：壓力露點 -60 ~ +30 °Ctpd
溫度 0 ~ 50 °C |
 |

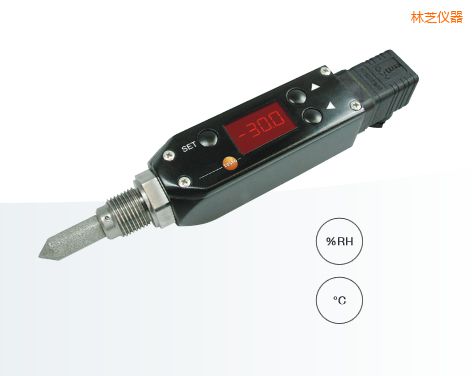

林芝壓力露點變送器-testo 6740-德國德圖TESTO
testo 6740壓力露點變送器，用于測量空壓系統(tǒng)或干燥系統(tǒng)的壓力露點值。
配置型產品：
使用的是德圖經過可靠性驗證的溫度傳感器,數據可保持長時間穩(wěn)定
測量范圍:-45 °Ctpd ~ +30 °Ctpd
可選擇連接件G ½ 或 NPT ½
顯示主菜單界面,易于操作
可直接輸出,自由選擇是否具備顯示功能
現場單點校準
模擬信號輸出4 ~ 20 mA (2線制) 和2個開關信號報警輸出
輕便型設計,機身可350°旋轉,更易于從不同角度讀取數據
使用壓力露點校準組件,可在儀器運行過程中對設備進行校準,勿需拆卸(2點壓力校準組件) -> 替代了露點鏡校準,更經濟
|
附件說明
|
訂貨號
|
|
報警接件
|
0554 3302
|
|
測量室，優(yōu)化氣流對濕度傳感器的影響（標準螺紋接口G ½), 可耐壓15 bar
|
0554 3303
|
|
testo 6741/6742連接適配器，，含軟件
(0554.3305)
|
0554 3305
|
|
testo54-2AC外置顯示器，，2繼電輸出
|
5400 7553
|
|
t54-7AC外置顯示器，2繼電輸入和RS485輸出
|
5400 7555
|
|
電源110~240 VAC
|
0554 1748
|
|
電源90~264 VAC
|
0554 1749
|
|
技術參數
|
|
|
外殼
|
塑膠，聚丙烯
|
|
尺寸
|
199.5 x 37 x 37 (模擬信號輸出接口)
203.5 x 37 x 37 (開關信號輸出接口)
|
|
可旋轉顯示器
|
350°旋轉
|
|
防護級別
|
IP 65
|
|
EMC
|
符合89/336 EEC標準
|
|
操作溫度
|
-20 ~ +70 °C
|
|
存儲溫度
|
-40 ~ +80 °C
|
|
傳感器
|
|
|
濕度
|
Testo 濕度傳感器，在 -40 °Ctpd已做低濕校正
|
|
溫度
|
NTC
|
|
傳感器保護
|
不銹鋼燒結保護帽
|
|
測量范圍
|
|
|
壓力露點
|
-60 ~ +30 °Ctpd
|
|
溫度
|
0 ~ 50 °C
|
|
大氣露點
|
-80 ~ -15 °Ctpd (在 30 bar 相對壓力下)
- 70 ~ 10 °Ctpd (在 3 bar 相對壓力下)
- 60 ~ +30 °Ctpd (在 0 bar 相對壓力下)
|
|
承壓
|
testo 6740: 可耐受50 bar絕對壓力
測量室0554.3303: 可耐受15 bar絕對壓力
|
|
不確定度
|
|
|
濕度
|
+/-1 K 在 0 °Ctpd時
+/-3 K 在 -20 °Ctpd時
+/-4 K 在 -40 °Ctpd時
|
|
溫度
|
+/-0.5 K (0 ~ 50 °C)
|
|
模擬信號輸出
|
|
|
模擬信號
|
4 ~ 20 mA, 2線制
|
|
輸出范圍
|
可進行設置
標準: 4 ~ 20 mA = -60 ~ +30 °Ctpd
|
|
可輸出參數
|
°Ctpd, °Ftpd, °CtA, °FtA, % RH, ppmV, mg/m3, °C, °F
|
|
分辨率
|
12 Bit
|
|
精度
|
+/-40 μA
|
|
開關信號輸出（可選報警接口，，0554 3302）
|
|
|
連接
|
2 不固定NO（常開）接點, max. 30 V/0.5 A
|
|
開關量
|
標準: 6 °/12 °Ctpd,可自行設置
|
|
電源
|
|
|
電壓24V DC（10 ~ 30V）
|
帶報警接件 (0554 3302) 20 ~ 28 V DC
|
|
電流
|
21 mA （不帶報警接件)
65 mA (帶報警接件)
|
|
最大負載
|
10 V DC: 100 ohm, 30 V DC: 950 ohm
|
|
