詳細技術指標

通用

存儲器

通過USB端口可訪問內部存儲器存儲的多達1500條記錄

測量功能

干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻

顯示屏

4數位（2999數位）- 7段液晶顯示屏（可視性提高）

操作

中央旋轉開關和功能鍵

溫度范圍

工作溫度

-10 °C至50 °C（14 °F至122 °F）

存放溫度

-30 °C至60 °C（-22 °F至140 °F）

溫度系數

±讀數的0.1 % /°C <18 °C >28 °C

防護類型

按照EN60529，殼體防護等級為IP56；電池蓋防護等級為IP40

最大電壓

警告–插口"鉗口"至插口E、ES、S或H

U rms = 0 V

插口E、ES、S或H相互之間任意組合，最大U rms = 250 V（屬于誤用）

安全性

采用雙重和/或加強絕緣保護。對地最大50 V（按照IEC61010-1）。300V CAT II，污染等級2

質量標準

按照DIN ISO 9001標準開發、設計和生產

外場影響

符合DIN 43780 (8/76)

輔助電源

6 x 1.5 V堿性電池（IEC LR6或AA型）

電池壽命范圍

使用IEC LR6/ AA型：通常為3000次測量(R E+R H ≤ 1 kΩ)

使用IEC LR6/ AA型：通常為6000次測量(R E + R H > 10 kΩ)

尺寸（寬x高x深）

250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)

重量

≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池）

外殼材料

聚酯

直流和交流干擾電壓的測量(U ST)

測量誤差極限：方法

全波整流

測量范圍

1 V至50 V

顯示范圍

0.0 V至50 V

分辨率

0.1 V

頻率范圍

交流/直流45 Hz至400 Hz正弦波

精度

±（讀數的5 % + 5位數）

測量序列

約4次測量/秒

內阻

約1.5 MΩ

最大過載

U rms = 250 V

干擾頻率的測量(F )

測量誤差極限：方法

測量干擾電壓的振蕩周期

測量范圍

6.0 Hz至400 Hz

顯示范圍

16.0 Hz至299.9 Hz至999 Hz

分辨率

0.1 Hz至1 Hz

量程

1 V至50 V

精度

±（讀數的1 % + 2位數）

接地電阻(RE)

測量方法

按照IEC61557-5標準用探針測量電流和電壓

開路電壓

20/48 V交流電

短路電流

250 mA交流電

測量頻率

手動或自動選擇94、105、111和128 Hz (AFC)，在函數R*中為55 Hz。

噪聲抑制

120 dB（16 2/3、50、60和400 Hz）

最大過載

U rms = 250 V

電氣測量規格

固有誤差或影響量

參比條件或指定操作范圍

符號代碼

按照IEC1557標準相關部分要求或測試

測試類型

固有誤差

參考條件

A

第5部分6.1節

R

位置

參考位置± 90°

E1

第1部分4.2節

R

電源電壓

以制造商規定的極限值

E2

第1部分4.2和4.3節

R

溫度

0 °C和35 °C

E3

第1部分4.2節

T

串聯干擾電壓

參閱第4.2和4.3節

E4

第5部分4.2和4.3節

T

探針和輔助接地電極的電阻

0至100 x R A 但≤ 50 kΩ

E5

第5部分4.3節

T

系統頻率

標稱頻率的99%至101 %

E7

第5部分4.3節

T

系統電壓

標稱電壓的85%至110 %

E8

第5部分4.3節

T

操作誤差

B = ±(|A| + 1,15 √E 21 E 22 E 23 E24 E 25 E 26 )

第5部分4.3節

R

A =固有誤差
En =變量
R =常規測試
T =典型測試

B[%] = ± B/基準值x 100%

測量范圍

0.020Ω至300 kΩ

顯示范圍

0.001Ω至2.999Ω

3.00Ω至29.99Ω

30.0Ω至299.9Ω

0.300 kΩ至2.999 kΩ

3.00 kΩ至29.99 kΩ

30.0 kΩ至299.9 kΩ

分辨率

0.001Ω

0.01Ω

0.1Ω

1Ω

10Ω

100Ω

精度

±（讀數的2 % + 2位數）

操作誤差

±（讀數的5 % + 5位數）

測量時間

固定頻率時通常為8秒使用自動頻率控制，最大30秒，完成所有測量頻率循環

由于探針和輔助接地電極的電阻導致的附加誤差

R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5位數

R H 和R的測量誤差S

通常為R E + R S + R的10 %H

最大探針電阻

≤ 1 MΩ

最大輔助接地電極電阻

≤ 1 MΩ

如果誤差處于IEC61557-5要求的限定范圍之內，則會自動檢查。
如果由于某些條件的影響，導致測量探針、輔助接地電極和接地電阻后的測量誤差超過30%，顯示屏將顯示警告符號并提示RS或RH過高。

測量分辨率的自動轉換取決于輔助接地電極電阻RH

RH，，U 測量 = 48 V

< 300Ω

< 6Ω

< 60Ω

< 600Ω

RH，U 測量 = 20 V

< 250Ω

< 2.5 kΩ

< 25 kΩ

< 250 kΩ

分辨率

1 mΩ

10 mΩ

100 mΩ

1Ω

接地電阻的選擇性測量（R E 鉗口）

測量方法

按照EN61557-5標準用探針測量電流和電壓，并通過額外的電流互感器測量單個支路中的電流（專利適用）。

開路電壓

20/48 V交流電

短路電流

250 mA交流電

測量頻率

手動或自動選擇94、105、111和128 Hz (AFC)，55 Hz (R*)

噪聲抑制

120 dB（162/3、50、60和400 Hz）

最大過載

最大U rms = 250 V（將不會啟動測量）

測量范圍

0.020Ω至300 kΩ

顯示范圍

0.001Ω至2.999Ω

3.00Ω至29.99Ω

30.0Ω至299.9Ω

0.300 kΩ至2.999 kΩ

3.00 kΩ至29.99 kΩ

分辨率

0.001Ω

0.01Ω

0.1Ω

1Ω

10Ω

精度

±（讀數的7 % + 2位數）

操作誤差

±（讀數的10 % + 5位數）

由于探針和輔助接地典型電極電阻導致的附加誤差

R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5位數

R H 和R的測量誤差S

通常為R ETOTAL + R S + R的10 %H

測量時間

固定頻率時通常為8秒使用自動頻率控制，最大30秒，完成所有測量頻率循環。

待測單個支路的最小電流

0.5 mA

使用互感器(1000:1)

0.1 mA

使用互感器(200:1)

通過互感器的最大干擾電流

3:00 AM

使用互感器(1000:1)

*使用推薦的電流鉗/互感器。

電阻測量(R~)

測量方法

測量電流和電壓

測量電壓

20 V矩形脈沖交流電壓

短路電流

> 250 mA交流電

測量頻率

手動或自動選擇94、105、111和128 Hz (AFC)

測量范圍

0.020Ω至300 kΩ

顯示范圍

0.001Ω至2.999Ω

3.00Ω至29.99Ω

30.0Ω至299.9Ω

300Ω至2999Ω

3.00 kΩ至29.99 kΩ

30.0 kΩ至299.9 kΩ

分辨率

0.001Ω

0.01Ω

0.1Ω

1Ω

10Ω

100Ω

精度

±（讀數的2 % + 2位數）

操作誤差

±（讀數的5 % + 5位數）

測量時間

通常為6秒

最大干擾電壓

24 V，，超過24 V無法啟動測量

最大過載

U rms 最大= 250 V

電阻測量（R直流）

測量方法

可按照IEC61557-4進行電流-電壓測量

測量電壓

20 V直流電

短路電流

250 mA直流電

測量值的公式

對于四極測量，可延長H、S、ES導線而不會產生附加誤差。
導線E中的電阻> 1 Ω時，可導致5m Ω/Ω的附加誤差。

測量范圍

0.020Ω至300 kΩ

顯示范圍

0.001Ω至2.999Ω

3.00Ω至29.99Ω

30.0Ω至299.9Ω

300Ω至2999Ω

3.0 kΩ至29.99 kΩ

30.0 kΩ至299.9 kΩ

分辨率

0.001Ω

0.01Ω

0.1Ω

1Ω

10Ω

100Ω

精度

±（讀數的2 % + 2位數）

操作誤差

±（讀數的5 % + 5位數）

測量序列

約2次測量/秒

測量時間

通常為4秒，包括極性反轉（二極或四極）

最大干擾電壓

直流或交流電壓≤3 V，超過3 V無法啟動測量

最大感應率

2 Henry

最大過載

U rms = 250 V

導線電阻補償(R K)

在R [414]K在R [416]E在R [418]E在R [420]

測量值的公式

R 顯示屏 = R 測得 - R 補償*

*設定點輸入值RK = 0.000Ω，通過調整測量在0.000至29.99Ω范圍內變化。

無樁接地回路測量（雙鉗口，無樁）

開關檔位

RA四極（雙鉗口，無樁）

分辨率

0.001Ω至0.1Ω

測量范圍

0.02Ω至199.9Ω

精度

±（讀數的7 % + 3位數）

操作誤差

±（讀數的10 % + 5位數）

測量電壓

Vm = 48 V交流（初級電壓）

測量頻率

128 Hz

噪聲電流(IEXT)

最大IEXT = 10 A（交流）(RA < 20Ω)

最大IEXT = 2 A（交流）(RA > 20Ω)

測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。
自動量程選擇。
僅當按照指定的最小距離結合使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。

型號名稱

描述

1625-2

包括：

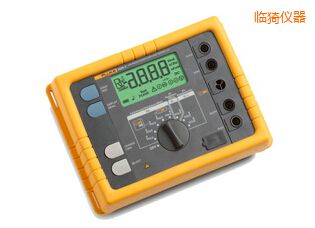

• GEO接地測試儀
• 用戶手冊
• 電池
• 快速參考指南
• USB電纜

電流鉗

EI-162AC

夾式電流互感器（感應型）

EI-162BN

EI-162BN 320毫米直徑對分式變壓器

EI-162X

夾式電流互感器（傳感型，，帶屏蔽電纜組）

EI-1623

選擇性/無樁鉗口裝置

電纜和硬件

電纜盤（25M綠色電線）

接地電纜盤(25 m (81.25 ft))

電纜盤（25M藍色電線）

接地電纜盤(25 m (81.25 ft))

電纜盤（50M紅色電線）

接地電纜盤(50 m (162.5 ft))

附件套件

ES-162P3-2

用于三極測量的地樁裝置

ES-162P4-2

用于四極測量的地樁裝置
