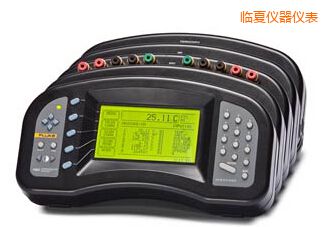

臨夏堆棧式溫度巡檢系統-1560-美國FLUKE
精確、可擴展、可配置的顯示裝置
·
配置靈活，即插即用
·
內置90溫標公式，直觀顯示溫度、電壓、 電阻等
·
測試范圍廣（PRT，TC，熱敏電阻
·
圖形功能，統計功能，存儲功能
配置靈活，即插即用
堆棧式測溫儀有10種可選模塊，可以任意組合8 個模塊。使用時，每個模塊都可直接堆放在前一個模塊的后面，無須任何操作，系統即可自動識別新增模塊，在不改變原有配置的前提下，對新的模塊進行設置，即插即用。
內置90溫標公式，直觀顯示溫度、電壓、電阻等
福祿克的所有測溫儀內部均有ITS-90溫標，IPTS-68溫標，Callendar Van Dusen（工業鉑電阻），RTD 多項 式，Steinhart-Hart 熱敏電阻多項式和各類熱電偶B,E, J, K, N, R, S, T , Pt-Au 的轉換公式，便于直接轉換成 溫度進行顯示而無須人工計算。也可以直接顯示電阻，電壓等數值。
測試范圍廣（PRT，TC，熱敏電阻）
1560具有多種不同模塊，支持標準鉑阻，精密級鉑阻，工業熱電阻，標準熱偶，工業級熱偶，熱敏電阻等各種類型溫度傳感器，幾乎覆蓋了所有常用的各類溫度傳感器。
圖形功能，統計功能，存儲功能
560內部可存貯1000 個數據。大屏幕不僅可以實時顯示各種測量數據，包括通道間差值，標準偏差，均值，最大值，最小值等；同時，還可以圖形化顯示這些參數，用于實時監視溫度變化過程。
配置示例
需求：檢定工業熱電阻和廉金屬熱電偶。
配置：1560主機；8通道PRT模塊2562；12通道TC模塊2566。
需求：溫場測試，恒溫槽溫場及熱偶檢定爐溫場。
配置：1560主機；2通道SPRT模塊2560；2通道精密熱偶模塊2565。
1560 堆棧式溫度巡檢系統可以成為您需要的任何種類的測溫儀，并且有三種截然不同的工作方式。
它可以在 NIST 可跟蹤校準中用作參考測溫儀；可以是一個自動校準系統，讀取您正在測試的參考探頭和傳感器；也可以是一個高準確度數據采集系統。而且，它的這些功能比目前市場上的其他任何測溫儀都強。
堆棧式溫度巡檢系統最多可以組合八個不同的模塊，執行您選擇的任意測溫類型。您可以全部訂購，也可以訂購任意組合，并且可以隨時更改堆棧及其功能。每個模塊都可直接堆放在前一個模塊的后面；當您添加模塊時，堆棧式溫度巡檢系統的軟件會自動重新配置，以便包括該模塊提供的所有新功能。不需要拆下任何部件。不需要安裝任何電路板。不需要加載任何軟件，也不需要校準任何內容。只需將新的模塊堆放到前一個模塊之后，您就可以使用堆棧式溫度巡檢系統及其所有重要功能。
哈特的新型號 9935 Multi Channel LogWare
能夠使堆棧式溫度巡檢系統變成更強大的數據采集工具。LogWare 為您測量的每個通道（與堆棧式溫度巡檢系統配合時，最多 96 個通道）提供圖形和統計分析。利用可定制的警報、延遲的開始時間以及可選擇的采集間隔，LogWare 就可以將堆棧式溫度巡檢系統轉變成市場上最強大的溫度數據采集工具。
基本單元
堆棧式溫度巡檢系統從基本模塊開始。它由兩個部分組成：一個帶主處理器的顯示屏幕和一個電源�；灸K為其他所有模塊提供電源、通信管理和軟件協調功能。它具有顯示屏幕、控制按鈕和內置的 RS-232 端口。
每個基本模塊可以處理堆放在其后面的八個測溫儀模塊，最多可有 96 個傳感器輸入�；灸K從不需要校準，每次開機時都會執行自測診斷。每個基本快的測溫儀特征由其后堆放的測溫模塊定義。
其他模塊
有九種測溫模塊：SPRT 模塊、高溫 PRT 模塊、PRT 多路掃描模塊、標準熱敏電阻模塊、兩種
1000-ohm PRT 模塊、熱敏電阻多路掃描模塊、精密熱電偶模塊和熱電偶多路掃描模塊。
每個模塊都有自己的處理器，并且通過專利型數據總線連接到堆棧。每個模塊都保留自己的校準數據，并在模塊內執行所有模擬測量功能。
SPRT 模塊 2560
SPRT
模塊能以非常高的準確度讀取 25-ohm 和 100-ohm 四線 RTD、PRT 和 SPRT。它將堆棧式溫度巡檢系統轉變成第一流的參考測溫儀，準確度可達 ±0.005°C。
它有兩個輸入通道，因此您可以通過兩個參考傳感器來采集數據，您也可以將一個傳感器與另一個已校準的參考傳感器進行比較校準。
溫度轉換功能包括直接電阻測量、ITS-90、W(T90)、IPTS-68、Callendar-Van Dusen 和 RTD 多項式轉換。CVD 轉換的可由用戶更改的默認值適合
IEC-751 描述的
100-ohm、0.00385
ALPHA 傳感器。
SPRT
模塊可以一次使用一個，也可以按照任何方式組合起來，最多讀取 16 個不同的參考測溫儀。如果您將一個 SPRT 模塊與一個多路掃描模塊堆放到一起，則可以將多個傳感器對照參考進行測試。與其他競爭儀器不同，無論有沒有兩通道 SPRT 模塊，我們的 PRT 多路掃描模塊都可以使用。只要您能想到使用參考測溫儀的方法，您就可以用堆棧式溫度巡檢系統來實現您的想法。
高溫 PRT 模塊 2561
此模塊可讀取 2.5-ohm 和 0.25-ohm 四線 HTPRT 和 RTD。整個電阻范圍可覆蓋最高
5-ohm 的傳感器，可應用于最高 1200°C 的環境。溫度轉換功能與 SPRT 模塊相同；而且就像 SPRT 模塊一樣，接頭是鍍金的。
PRT 多路掃描模塊 2562
此模塊可讀取八個通道的二線、三線或四線
100-ohm PRT 或 RTD。如果用于校準工業傳感器，其準確度在 0°C
時為
±0.01°C�？梢酝ㄟ^ CVD
溫度轉換中的默認值來讀取常見的工業 RTD，以便實現快速工業應用設置，您也可以輸入各個探頭常數，以便實現更準確的數據采集。
1000-Ohm PRT 模塊 2567 和 2568
對于 1000-ohm PRT，這些模塊提供與 2560 和 2562 模塊一樣優秀的功能。雙通道
2567 模塊的電阻范圍為 0 到
4000 ohm，精確度在 0°C
時為
±0.006°C。2568
模塊最多可讀取八個 1000-ohm PRT，在 0°C 時的精確度為 ±0.01°C。當您使用裝載了方便易用的溫度功能的堆棧式溫度巡檢系統時，請勿使用歐姆計或萬能表來讀取 1000-ohm PRT。
標準熱敏電阻模塊 2563
在最高不超過 100°C 的中等溫度應用中，超低漂移的熱敏電阻越來越多地用作參考探頭。此模塊在 0°C 時的溫度準確度可達到 ±0.0013°C，分辨率可達到 0.0001°C。
2563
熱敏電阻模塊有兩個輸入通道。它能以歐默為單位顯示直接電阻，也可以使用 Steinhart-Hart 公式或高階多項式，直接將其轉換為溫度讀數。
熱敏電阻多路掃描模塊 2564
此模塊可與任何類型的熱敏電阻配合使用；但擁有八個通道，而不像標準熱敏電阻模塊一樣是兩個；無論有沒有標準測溫模塊，都能使用此模塊。在 0°C 時，此模塊的全部八個通道都能達到 ±0.0025°C 的準確度。
擁有八個通道，使 2564 模塊成為卓越的數據采集工具。它可用在研究領域，也可用來驗證生物醫學設備，例如 DNA 測序儀。
精密熱電偶模塊 2565
這種精密熱電偶模塊可讀取各類標準熱電偶，包括 S 型鉑熱電偶以及新型的金鉑熱電偶。這款雙通道模塊具有內置的冷端溫度補償，您也可以使用外置來源實現更高的準確度。
所有標準 ANSI 熱電偶類型均已預編程；但是，您可以選擇一種轉換方法，然后輸入傳感器的探頭特性，創建由系統校準的通道。2565 模塊接受最多三個校準點，以便校正某個傳感器中的誤差。多項式插值函數將計算測量之間的點。
R 型、S 型和金鉑轉換接受完整的多項式校準系數。此外，熱電偶轉換函數可通過從表中插入值來計算溫度。您以攝氏度為單位輸入溫度，以及針對 1 到 10 個溫度的特定傳感器的相應電壓。插值在輸入的點之間執行。
熱電偶多路掃描模塊 2566
此模塊擁有 12 個通道，可讀取 K、J、T、S、R、B、E 和 N 型熱電偶。每個通道可設置為讀取不同類型的熱電偶。所有溫度讀數的執行方式與 2565 模塊均完全相同。
多路掃描模塊上的接頭是特殊的雙接頭，可接受常見的小型和標準熱電偶接頭。如果您希望使用螺絲接線端子，請使用大小適當?shù)慕宇^并去除端罩。
所有模塊都具備的功能
1560
堆棧式溫度巡檢系統是一款令人難以置信的測溫儀。您只需要為所做的工作訂購模塊。如果您的工作變了，也只需要訂購具備所需功能的模塊，然后將其堆放到堆棧式溫度巡檢系統后面。您的測溫儀會改變其軟件、顯示和操作方法，以便與您添加的新功能匹配。
請記住，您從來都不需要打開設備箱來添加模塊。不需要加載任何軟件。一切都是自動執行的。
每個模塊均在其內部存儲自己的校準結果，因此您可以添加或更改模塊，而不用再校準整個堆棧。模塊校準是數字化的，并且是通過基本模塊的前面板或 RS-232 鏈接來手動執行的。如果您的實驗室具備相應的功能，您可以自行校準各個模塊。如果沒有，，可將它們發回給我們，無論帶不帶基本單元，我們都將再校準它們。
LCD 屏幕有多種數據顯示方法，包括圖形化的條形圖記錄器。堆棧式溫度巡檢系統的圖形化功能使得測試溫度穩定性變得更容易。垂直比例和圖形分辨率是自動設置的。
根據您的需要，堆棧式溫度巡檢系統提供了高準確度的雙通道或多通道功能。其存儲器可存儲最近的 1000 個讀數，您也可以通過 RS-232 端口將數據發送到 PC。每個數據點均帶有時間和日期戳記。IEEE-488 端口是可選的。
利用堆棧式溫度巡檢系統，您可以根據您的應用和喜好，以喜歡的任意方式讀取數據，例如歐姆、毫伏或溫度等等。
請記住，此測溫儀的校準是
NIST 可隨緣的。其準確度可高達 ±0.0013°C，具體取決于您使用的模塊和傳感器。
嘿！你們?yōu)槭裁窗阉龀蛇@種樣子？
我們聽到最多的就是這個問題。堆棧式溫度巡檢系統采用這種形狀，有多種原因。
當我們開始堆棧式溫度巡檢系統的設計流程時，我們需要一臺獨特的儀器，并且在測溫領域真正具有技術領先性。逐步改進在有時候是可以的，但如果您要領導整個行業，就必須竭盡全力，真正去領導它。
這是我們開始時的幾項設計標準。新的測溫儀必須能夠?qū)⒆约恨D(zhuǎn)變成客戶需要的任何類型的測溫儀器，它必須在無需拆開設備、更換電路板或設置任何內容的情況下實現這一點。所有接頭都必須能夠從儀器正面輕松操作，而前面板上不能有任何接頭。前面板必須清晰易讀，包括編程在內的所有功能都應該在前面板上完成，編程應該能夠利用顯示屏幕的圖形化功能。軟件必須像儀器一樣具有創造性和多功能性。它必須簡單易用；如果可能，甚至應該充滿趣味。最后，它必須高度精確。
堆棧式溫度巡檢系統的形狀有利于儀器的功能和易用性。而且，它具有難以置信的功能和使用樂趣。
|
規格參數
|
|
型號1560基本單元
|
電源：100到240 VAC，50或60 Hz，額定；可連接模塊數：最多8個；顯示屏幕：4.25" x 2.25" LCD圖形，LED背光，可調整對比度和亮度；自動輸入順序：1到96個通道；通信：RS-232；非易失性內存：通道序列，探頭系數；最短采樣時間：2秒。
|
|
擴展通信模塊3560
|
擴展通信模塊為系統增加更多通信接口功能。此模塊包括GPIB (IEEE-488)接口、Centronics打印機接口和模擬輸出。GPIB接口可將1560連接到GPIB總線。GPIB可用于控制1560的任何功能，以及讀取測量數據。打印機接口使1560能夠直接將測量數據發送到打印機。模擬輸出采用對應于測量值的直流信號(±1.25 VDC)。
|
|
電阻模塊
|
|
。
|
輸入通道
|
電阻量程
|
基本電阻準確度
|
電阻分辨率
|
溫度范圍
|
等效溫度準確度†
|
溫度分辨率
|
激發電流
|
|
SPRT模塊2560
|
2
|
0Ω到400Ω
|
±20 ppm讀數（在25Ω時為0.0005Ω，在100Ω時為0.002Ω）
|
0.0001Ω
|
-260°C到962°C
|
在0°C時為±0.005°C在100°C時為±0.007°C
|
0.0001°C
|
1.0 mA，1.4 mA
|
|
高溫PRT模塊2561
|
2
|
0Ω到25Ω
|
±50 ppm讀數（在2.5Ω時為0.00013Ω）
|
0.00001Ω
|
0°C到1200°C
|
在0°C時為±0.013°C在100°C時為±0.018°C
|
0.001℃
|
3.0 mA，5.0 mA
|
|
PRT多路掃描模塊2562
|
8
|
0Ω到400Ω
|
±40 ppm讀數（在100Ω時為0.004Ω）
|
0.0001Ω
|
-200°C到850°C
|
在0°C時為±0.01°C在100°C時為±0.014°C
|
0.0001°C
|
1.0 mA，1.4 mA
|
|
標準熱敏電阻模塊2563
|
2
|
0Ω到1 MΩ
|
±50 ppm讀數（在10Ω時為0.5Ω）
|
0.1Ω
|
-60°C到260°C
|
在0°C時為±0.0013°C在75°C時為±0.0015°C
|
0.0001°C
|
2 A，，10 A
|
|
熱敏電阻多路掃描模塊2564
|
8
|
0Ω到1 MΩ
|
±100 ppm讀數（在10Ω時為1Ω）
|
0.1Ω
|
-60°C到260°C
|
在0°C時為±0.0025°C在75°C時為±0.003°C
|
0.0001°C
|
2 A，10 A
|
|
1000ΩPRT模塊2567
|
2
|
0Ω到4 KΩ
|
±25 ppm讀數（在1Ω時為0.025Ω）
|
0.001Ω
|
-260°C到962°C
|
在0°C時為±0.006°C在100°C時為±0.009°C
|
0.0001°C
|
0.1 mA，0.05 mA
|
|
1000ΩPRT多路掃描模塊2568
|
8
|
0Ω到4 KΩ
|
±40 ppm讀數（在1Ω時為0.04Ω）
|
0.001Ω
|
-200°C到850°C
|
在0°C時為±0.01°C在100°C時為±0.014°C
|
0.0001°C
|
0.1 mA，0.05 mA
|
|
熱電偶模塊
|
|
。
|
輸入通道
|
毫伏范圍
|
毫伏準確度
|
毫伏分辨率
|
溫度準確度，†外部CJC
|
溫度準確度，†內部CJC
|
溫度分辨率
|
|
精密熱電偶模塊2565
|
2
|
-10到100 mV
|
±0.002 mV
|
0.0001 mV
|
± 0.05 ° C
|
±0.1℃
|
0.001℃
|
|
熱電偶多路掃描2566
|
12
|
-10到100 mV
|
±0.004 mV
|
0.0001 mV
|
±0.1℃
|
±0.3°C
|
0.001℃
|
|
型號
|
描述
|
|
1560
|
堆棧式測溫儀讀數基本單元
|
配件
|
描述
|
|
2560
|
SPRT Module, 25 and 100
2-channel
|
|
2562
|
PRT Scanner Module,
8-channel
|
|
2566
|
Thermocouple Scanner Module,
12-channel
|
|
2568
|
PRT Scanner Module,
8-channel, 1000Ω
|
|
3560
|
Extended Communications
Module
|
|
|
2560
|
SPRT模塊，25 Ω和100Ω，2通道
|
|
2561
|
高溫PRT模塊，，0.25 Ω到5Ω，2通道
|
|
2562
|
鉑電阻模塊（8個通道）
|
|
2563
|
標準熱敏電阻模塊，2通道
|
|
2564
|
熱敏電阻掃描儀模塊，8通道
|
|
2565
|
高精度熱電偶模塊，2通道
|
|
2566
|
熱電偶模塊（12個通道）
|
|
2567
|
SPRT模塊，1000Ω，2通道
|
|
2568
|
PRT掃描儀模塊，8通道，1000Ω
|
|
3560
|
擴展通訊模塊
|
|
9935-M
|
LogWare II，多通道，多用戶
|
|
5610-6-X
|
熱敏電阻探頭，3.2 mm直徑x 152.4 mm (0.125
in x 6 in)，0
°C到100 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。
|
|
5610-9-X
|
熱敏電阻探頭，3.2 mm直徑x 228.6 mm (0.125
in x 9 in)，0
°C到100 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。
|
|
5615-6-X
|
二級標準PRT，4.76
mm x 152 mm (0.188 x 6.0 in)，–200到300 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止
|
|
5615-9-X
|
二級標準PRT，4.76
mm x 229 mm (0.188 x 9.0 in)，–200到420 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
|
5615-12-X
|
二級標準PRT，6.35
mm x 305 mm (0.250 x 12.0 in)，–200到420
°C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
|
5626-12-X
|
二級標準PRT (0.25直徑x 12 in)，100Ω，–200 °C到661 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
|
5626-15-X
|
二級標準PRT (0.25直徑x 15 in)，100Ω，–200 °C到661 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
|
5628-12-X
|
二級標準PRT (0.25直徑x 12 in)，25Ω，–200 °C到661 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
|
5628-15-X
|
二級標準PRT (0.25直徑x 15 in)，25Ω，–200 °C到661 °C
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
|
5642-X
|
標準熱敏電阻探頭
X =終止指定“A”（適用于914X的INFO-CON）、“B”（裸線）、“D”（適用于Tweener溫度計的5針DIN）、“G”（金針）、“I”（適用于1521或1522的INFO-CON）、“J”（香蕉插頭）、“L”（微型平接線片）、“M”（微型香蕉插頭）、“P”（適用于1523或1524的INFO-CON）或“S”（平接線片）。X =終止。
|
通用配件:
|
配件
|
描述
|
|
9302
|
堅固型機套（可放置1560型以及五個模塊）
|
|
2380-X
|
使用內部冷端補償時與2566配套使用的各種迷你型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2381-X
|
使用內部冷端補償時與2566配套使用的各種普通型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2382
|
額外的與2562配套使用的熱阻連接件（每包8個）
|
