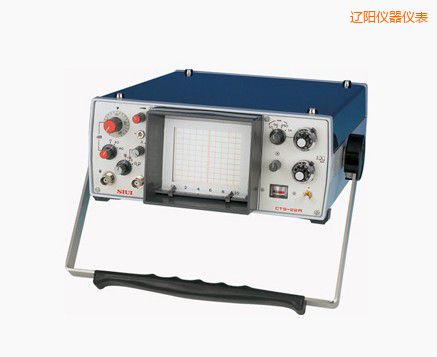

模擬超聲波探傷儀 |
|
| 型 號：CTS-22A |
| 品 牌：汕超SIUI |
| 技術指標：工作頻率達10MHz |
 |
遼陽模擬超聲波探傷儀-CTS-22A-汕超SIUI
模擬超聲波探傷儀CTS-22A特點
-
工作頻率達10MHz，武漢 超聲波探傷儀，可配用窄脈沖探頭獲得高分辨力
-
采用衰減型高精度衰減器，超聲波探傷儀原理圖，總衰減量80dB
-
可交直流電工作，汕超超聲波探傷儀，小型輕便，汕超數字探傷儀，安全可靠
模擬超聲波探傷儀CTS-22A參數
|
項 目
|
單位
|
技術數據
|
|
衰減器誤差
|
dB
|
每2±0.1
|
|
垂直線性誤差
|
%
|
≤5
|
|
探傷靈敏度余量
|
dB
|
≥46（2.5Z20探頭）
|
|
水平線性誤差
|
%
|
≤1
|
|
工作頻率范圍
|
MHz
|
0.5 ~ 10
|
|
掃描范圍
|
mm
|
10 ~ 5000（鋼縱波）
|
|
脈沖移位
|
mm
|
≥400
|
|
衰減器
|
dB
|
80（20dB×2、2dB×20）
|
|
工作電壓
|
V
|
AC：220±22
DC：12.5±2
|
|
電池類型
|
|
鎳氫電池組（1.25V×10）
|
|
重量
|
Kg
|
約6（含電池）
|
|
尺寸
|
mm
|
245×100×300（寬×高×深）
|
|
