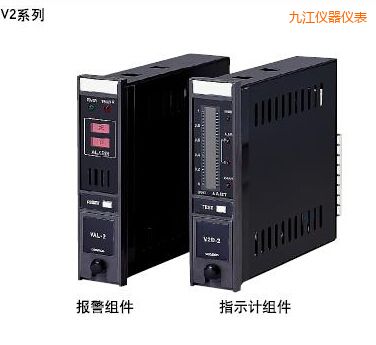

指示報警組件 |
|
| 型 號：V2系列 |
| 品 牌：日本新宇宙 |
| 技術指標：指示報警組件 |
 |
九江指示報警組件-V2系列-日本新宇宙
|
指示器組件
|
|
項目\型號
|
VH V2H
|
VC V2C
|
V2HG
|
VA
|
VZN
|
|
檢測原理
|
熱絲型半導體式
|
接觸燃燒式
|
熱絲型半導體式
|
薄膜型半導體式
|
NH3用半導體式
|
|
檢測對象氣體
|
可燃性氣體（液化氣、甲烷等）
|
可燃性氣體（液化氣、甲烷等）
|
城市煤氣（13A、12A）
|
CL2
|
NH3
|
|
檢測范圍
|
按照檢測部規格
|
|
氣體濃度顯示
|
液晶顯示屏（LCD）條形圖電平測量器
|
|
報警設定值
|
在檢測范圍內可以任意設定
|
|
報警精度
|
可燃性氣體：在報警設定值的±25%以內 毒性氣體：報警設定值±30%以內 氧氣：報警設定值的±1.0vol% （以JIS T8201中的規定為準）
|
|
報警延遲
|
可燃性氣體：在報警設定值的1.6倍濃度的氣體條件下30秒以內報警 毒性氣體：在報警設定值的1.6倍濃度的氣體條件下60秒以內報警 氧氣：在10vol%條件下5秒以內報警（缺氧）
|
|
報警顯示
|
電源燈
|
通常：綠燈點亮 故障時：燈熄滅 通電初期：綠燈閃爍30秒
|
|
報警燈
|
報警時：紅燈閃爍 復位操作時報警燈將會點亮、自我保持式（標準是自我保持式。但也根據指定，，采用自我復位式）
|
|
外部輸出
|
接點輸出
|
1c無電壓（AC100V•1A電阻負荷）故障接點1a
|
|
記錄儀（模擬）輸出
|
4~20mA（標準） 0~10mV以及1~5V（可選購件） 數據輸出（選購件） 僅V2HG型的報警器有0-6-12V輸出。
|
|
報警延遲回路
|
可以延遲約30秒（選購件）
|
|
使用溫度范圍
|
-10℃~40℃
|
|
電源
|
DC24V±10%
|
|
耗電
|
約5W
|
|
外型尺寸
|
W36xH144xD150mm
|
|
重量
|
約650g（包含450g的單體機箱的重量）
|
|
指示器組件
|
|
項目\型號
|
VD V2D
|
VT V2T
|
VO V2O
|
VG
|
VM V2M
|
|
檢測原理
|
定電位電解式
|
氣體熱傳導式
|
隔膜電流電池式
|
過載電器式
|
模擬式
|
|
檢測對象氣體
|
各種半導體材料氣體各種毒性氣體
|
氫氣、氦氣、氬氣、二氧化碳、CH4
|
氧氣
|
油•有機溶劑
|
DC4~20mA輸入
|
|
檢測范圍
|
按照檢測部規格
|
|
|
氣體濃度顯示
|
液晶顯示屏（LCD）條形圖電平測量器
|
|
報警設定值
|
在檢測范圍內可以任意設定
|
當達到0.5ml的乙烷時將會報警
|
在檢測范圍內可以任意設定
|
|
報警精度
|
可燃性氣體：在報警設定值的±25%以內 毒性氣體：報警設定值±30%以內 氧氣：報警設定值的±1.0vol% （以JIS T8201中的規定為準）
|
|
|
|
報警延遲
|
可燃性氣體：在報警設定值的1.6倍濃度的氣體條件下30秒以內報警 毒性氣體：在報警設定值的1.6倍濃度的氣體條件下60秒以內報警 氧氣：在10vol%條件下5秒以內報警（缺氧）
|
油滴附著后的30秒以內
|
|
|
報警顯示
|
電源燈
|
通常：綠燈點亮 故障時：燈熄滅 通電初期：綠燈閃爍30秒
|
|
報警燈
|
報警時：紅燈閃爍 復位操作時報警燈將會點亮、自我保持式（標準是自我保持式。但也根據指定，，采用自我復位式）
|
|
外部輸出
|
接點輸出
|
1c無電壓（AC100V•1A電阻負荷）故障接點1a
|
|
記錄儀（模擬）輸出
|
4~20mA（標準） 0~10mV以及1~5V（可選購件） 數據輸出（選購件） 僅V2HG型的報警器有0-6-12V輸出。
|
|
報警延遲回路
|
可以延遲約30秒（選購件）
|
|
使用溫度范圍
|
-10℃~40℃
|
|
電源
|
DC24V±10%
|
|
耗電
|
約5W
|
|
外型尺寸
|
W36xH144xD150mm
|
|
重量
|
約650g（包含450g的單體機箱的重量）
|
上表為帶單體機箱的產品規格。
與V系列產品相比、V2系列的標準配置中附加了后述功能：指示計的背景光照明、維修保養模式及峰值保持功能等。
V2系列不可進行0~10mA的模擬輸出。
|
報警組件
|
|
項目\型號
|
VAL-1
|
VAL-2
|
|
報警級數
|
1段報警
|
2段報警
|
|
可以連接的指示計組件
|
V系列•V2系列 （1段報警型）
|
V系列•V2系列 （2段報警型）
|
|
報警顯示
|
報警燈
|
通常時：燈滅 指示計組件出現一處（點）以上氣體報警時，，紅燈將會點亮
|
|
故障燈
|
通常時：燈滅 指示計組件出現一處（點）以上故障時。紅燈將會點亮
|
|
蜂鳴器
|
氣體報警時：指示計組件出現一處（點）以上氣體報警時，，將會發出斷斷續續的聲音（自我保持后續報警型） 故障時，，指示計組件出現一處（點）以上故障時，，將連續發出聲音。
|
|
（復位按鈕）
|
（通過按下復位按鈕，，使得報警器在蜂鳴器停止后自動復位）
|
|
外部控制接點
|
報警接點
|
1c無電壓（AC100V、1A電阻負荷） 第一段 第2段各1c（AC100V、1A電阻負荷）
|
|
故障接點
|
1c無電壓（AC100V、1A電阻負荷）
|
|
蜂鳴器接點
|
（AC100V、1A電阻負荷）
|
|
使用溫度范圍
|
-10℃~40℃
|
|
電源
|
DC24V±10%
|
|
耗電
|
約3W
|
|
外型尺寸
|
W36xH144xD150mm
|
|
重量
|
約610g（包含450g的單體機箱的重量）
|
|
上表為帶單體機箱的產品規格。
|
|
