技術指標/試驗機型號
|

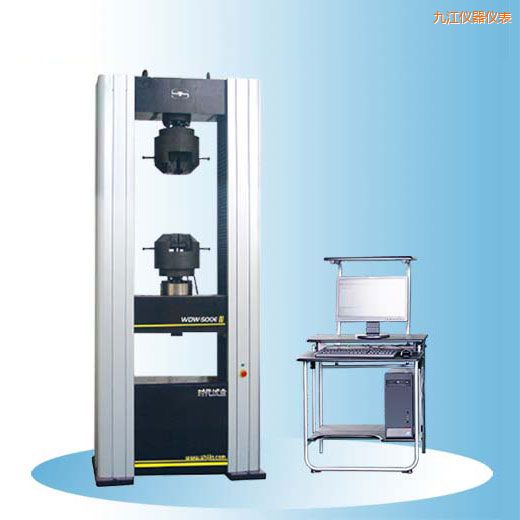

WDW-500E/600E
|
|
特點
|
采用進口伺服系統和伺服電機，全數字化測量控制系統
|
|
最大試驗力（kN）
|
500/600
|
|
主機剛度（kN/mm）
|
1000
|
|
主機精度
|
主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度
|
|
精密滾珠絲杠精度
|
16μm/300mm E級所有精密滾珠絲杠副均為磨削加工
|
|
試驗力測量范圍
|
最大試驗力的2%—100%/0.4%—100%
|
|
試驗力準確度
|
優于示值的±1%（精密級為±0.5%）
|
|
試驗力分辨力
|
最大試驗力的1/300000
|
|
變形測量范圍
|
0.2—100%FN
|
|
變形測量準確度
|
在引伸計滿量程的0.2%—100%范圍內，wdt電子萬能試驗機，優于示值的±1%（精密級為±0.5%）
|
|
位移分辨力
|
0.001mm
|
|
力控速率控制范圍
|
0.005—5%FN
|
|
力控速率控制精度
|
速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%、±1%設定值內
|
|
變形速率控制范圍
|
0.005—5%FN
|
|
變形速率控制精度
|
速率<0.05FN/s時，10噸電子萬能試驗機，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%設定值內
|
|
位移速率控制范圍
|
0.005mm/min—250mm/min
|
|
位移速率控制精度
|
速率<0.01mm/min時，設定值在±1%以內；速率≥0.01mm/min時，電子萬能試驗機5kn，設定值在±0.2%內
|
|
恒力、恒變形、恒位移控制范圍
|
0. 5—100%FN/s
|
|
恒力、恒變形、恒位移控制精度
|
設定值在≥10%FN時，電子萬能試驗機系列，設定值的±0.01%以內；設定值＜10%FN時，設定值的±1%以內
|
|
拉伸行程
|
650
|
|
試驗空間寬度
|
600
|
|
主機外形尺寸
|
1150×770×2717
|
|
附具形式
|
標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具
|
|
電控系統安裝方式
|
底置式
|
|
質量
|
2800
|
|
電機功率
|
5
|
|
整機形式
|
落地式
|
