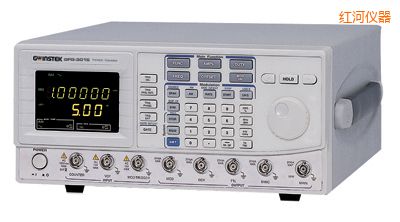

主要規格
|
|
輸出波形
|
正弦波, 方波, 三角波, ±Ramp, 脈沖波, AM, FM, 掃描功能, 觸發, Gate, Burst
|
|
頻率范圍
|
10mHz~15MHz共8檔(自動選擇)
|
|
頻率解析度
|
15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz); 150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz); 150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz); 1.5Hz~0.01Hz(10mH)
|
|
頻率誤差
|
0.02% + 5位數
|
|
輸出阻抗
|
50Ω ±10%
|
|
輸出振幅范圍
|
10.00V~0.01V(加50Ω負載) 4 amplitude ; |Vac peak|+|Vdc|=5V
解析度: 10mV (10.00V~0.01V)
|
|
輸出振幅誤差
|
于 10Hz~1MHz 時 ≦3% ± 5位數 ; 于 1MHz~15MHz 時 ≦10% ± 5位數
|
|
振幅單位
|
Vpp, Vrms, dBm
|
|
直流飄移
|
-5V~+5V(加50Ω負載) ; 解析度10mV
|
|
直流飄移誤差
|
最小振幅 ≦3% ± 3位數
|
|
周期控制
|
80%:20%:80% 至 1MHz ; 解析度1%
|
|
周期解析度
|
于 50% 周期時 ≦1% ~ 1MHz
|
|
顯示器
|
雙顯示7段顯示器, 頻率:6位數, 振幅:4位數
|
|
正弦波
|
|
失真度
|
≦ 0.5%(-46dB) THD from 10Hz to 100kHz ;
≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp)
|
|
三角波
|
|
線性誤差
|
于100Hz滿刻度輸出時 <1%
|
|
方波
|
非對稱性
|
±1% of period + 3ns
|
|
上升/下降時間
|
< 18nS
|
|
SYNC 輸出
|
|
組抗
|
50Ω±10%
|
|
位準
|
開回路 > 1Vpp
|
|
調變特性
|
|
類型
|
AM, FM, Sweep, Trigger(int/ext), Gate 或 Burst (implement by trigger type)
|
|
波形
|
Sine, square, triangle, ramp 或 Variable Symmetry Pulse
|
|
頻率比例范圍
|
10mHz~10kHz in 3 Frequency Range (自動切換)
|
|
頻率比例誤差
|
5% ± 1位數
|
|
頻率比例解析度
|
10.0kHz~0.1kHz(100Hz);
99Hz~1Hz(0.1Hz);
0.99Hz~0.01Hz(0.01Hz)
|
|
對稱性
|
90%:10%:90% ; 解析度: 1%
|
|
對稱性誤差
|
±1位數 (≦±1%)
|
|
輸出位準
|
加入 10KΩ 負載時 ≧ 1Vp-p
|
|
正弦波失真度
|
10Hz~10kHz ≦1%
|
|
振幅調變
|
|
Depth
|
0~100%
|
|
調變頻率
|
0.01Hz~10kHz(INT) DC~1MHz(EXT)
|
|
載波 –3dB頻寬
|
<100Hz to >5MHz
|
|
外部輸入端靈敏度
|
100%調變時 ≦10Vp-p
|
|
頻率調變
|
|
誤差
|
0 ~ ±5%
|
|
調變頻率比例
|
0.01Hz~10kHz(INT) DC~50kHz(EXT)
|
|
外部輸入端靈敏度
|
≦5Vpp for 15% deviation
|
|
掃描特性
|
|
掃描范圍
|
15MHz~150kHz ; 1.5MHz~15kHz ; 150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ; 150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz
|
|
掃描寬度
|
>100:1 (in same frequency range)
|
|
掃描比例
|
0.01Hz~10kHz
|
|
對稱性控制
|
90%:10%:90% ; 解析度: 1%
|
|
模式
|
Linear / Log 掃描
|
|
掃描輸出
|
0 to ≧-5Vp-p into 10KΩ
|
|
觸發特性
|
|
起始/截止 相位范圍
|
80°~90°
|
|
比例
|
0.1Hz~10kHz
|
|
頻率范圍
|
0.1Hz~1MHz (Useful to 10MHz)
|
|
外部觸發頻率范圍
|
DC~1MHz, 相容于TTL輸入位準
|
|
Gate或Burst
|
Implement by觸發設定
|
|
VCF
|
|
范圍
|
100:1(0 to 10V±1)
|
|
輸入直線性
|
<0.5% to 1MHz,<5% to 10MHz
|
|
輸入阻抗
|
10kΩ
|
|
GCV 輸出
|
|
|
不同頻率產生 0.2V ~ 2V 之間電壓
|
|
頻率計數器
|
|
INT/EXT
|
可選擇
|
|
范圍
|
5Hz~150MHz EXT
|
|
解析度
|
時基準確度 ±1位數
|
|
時基
|
±20ppm(23℃±5℃) 于暖機30分鐘后
|
|
解析度
|
最大解析度: 100nHz for 1Hz 及 0.1Hz for 100MHz
|
|
輸入阻抗
|
1MΩ // 150pF
|
|
靈敏度
|
≦35Vrms(5~100MHz);≦45Vrms(100MHz~150MHz)
|
|
記憶體
|
|
儲存/呼叫
|
10組記憶體供面板設定儲存/呼叫
|
|
界面
|
RS-232C
|
|
使用電源
|
AC 115V/230V±15%, 50/60Hz
|
|
附件
|
|
|
電源線 × 1,
操作手冊 × 1,
測試線 GTL-101 × 2
|
|
尺寸及重量
|
|
|
|
290(W) × 142(H) × 460(D) mm,
約 5 kg
|
