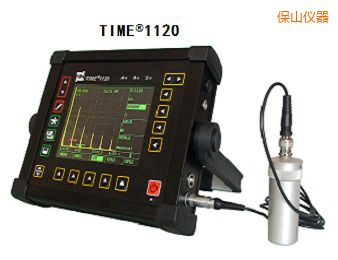

保山超聲波探傷儀-TIME1120-時代儀器
產品概述
本儀器為通用型數字超聲波探傷儀（以下簡稱探傷儀），它不僅可以應用于超聲波探傷檢測，同時也可作為測厚儀進行使用。它的數據存儲區可以存儲大量的文件，既可以作為操作參數進行調用，也可以最為報告進行傳輸打印等等。本探傷儀使用320×240高亮度LED液晶顯示屏，具有中文、英文等22種語言的操作菜單，超聲波探傷，層次分明的菜單系統，簡潔的鍵盤控制。探傷儀提供各種輔助工具，超聲波探傷儀廠家，可在探傷過程對探傷結果進行評估、存儲，并可對文件進行編輯、通訊、打印等。
功能特點
1、采用5.7"TFT高分辨率彩色液晶顯示屏，超聲波數字探傷儀，令回波信號波形細節得以精細顯示，大大提高分辨率，對缺陷性質的分析和判斷極為有利。
2、最新開發的、采用國內業界領先的可調方波激勵技術，超聲波探傷儀采購，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的最佳匹配，數字式超聲波探傷儀廠家，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比，超聲波探傷儀的使用方法，而對檢測薄工件和復合材料又有高的分辨率。
3、具有參考回波、回波包絡彩色顯示，優化了回波動態金屬檢測
設定閘門高度，自動增益功能，省去了反復調節dB的麻煩，半跨距彩色編碼顯示用于焊縫檢測，顯示直觀，便于分析。
4、在DAC模式下，對參考回波的記錄可以自動調整增益使回波自動調整到80%，超聲波探傷儀說明書，使工作簡化輕松， 最多可達16個標定點，曲線擬合更加精準。
5、曲面校正功能可以幫助您對管材等曲面工件檢測時方便并精確的定位缺陷。
6、儀器可存儲900套數據報告用于記錄缺陷信息或配置信息，超聲波探傷儀英文，并可擴容至1900套，每個報告可以添加包括工件信息、人員信息以及缺陷信息在內的9種附加信息以幫助您記憶及分析。
7、強大的DGS曲線評估模式，三種參考模式(大平底、橫孔、平底孔)適用范圍廣，支持任意探頭，超聲波探傷儀操作視頻，自動標定，超聲波探傷儀的原理，自動測量dB差，自動評估缺陷尺寸
技術參數
|
脈沖幅度
|
20～500V
|
|
脈沖寬度
|
20～1000ns
|
|
探測范圍
|
0.5— 10000mm
|
|
材料聲速
|
1000— 15000m/s
|
|
增益調節
|
0～110dB
|
|
脈沖移位
|
—5μs～1000μs
|
|
探頭延遲
|
0～200μs
|
|
工作頻率
|
0.2～20MHz
|
|
探頭阻尼
|
50Ω，500Ω
|
|
靈敏度余量
|
》60dB（ 200mm，Φ2）
|
|
垂直線性
|
《3%
|
|
水平線性
|
《0.1%
|
|
動態范圍
|
》34dB
|
|
重量
|
2.0Kg
|
|
外形尺寸
|
177mm× 255mm× 51mm
|
基本配置:
TIME®1120超聲波探傷儀、使用說明書、合格證、保修卡、質量反饋意見書、電源適配器、適配器電源線、探頭連接線、直探頭2.5MHz-Ф20、斜探頭4MHz-8X9-60o 、通訊線、USB接口、軟件光盤。
