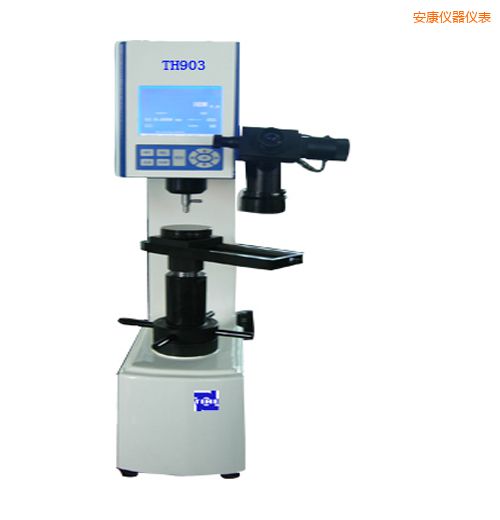

時代萬能硬度計 |
|
型 號:TH903 |
品 牌:TIME北京時代集團 |
技術指標:布氏、洛氏、維氏硬度的三種試驗方法測試 |
|
安康時代萬能硬度計-TH903-TIME北京時代集團
數顯布、洛、維硬度計外形新穎、功能齊全、操作方便、顯示清晰直觀、性能穩定,,是集機電光于一體的高新技術產品,可進行布氏、洛氏、維氏三種試驗方法測試,具備了七級試驗力的多功能硬度計,能滿足多種硬度測試需求。試驗力的加荷、保荷、卸荷采用自動切換,,操作簡便迅速。
功能特點:
1.布氏、洛氏、維氏硬度的三種試驗方法測試;
2.各硬度標尺之間的換算值;
3.硬度測試保持時間的選擇;
4.年、月、日的修改;
5.RS232串行通訊,,供用戶擴展功能。
6.本硬度計還具備儲存功能,可瀏覽硬度測試頁面。硬度的測試結果可打印輸出。
技術參數概述:
1.電源電壓:AC220V±5%,50~60Hz
2.延時控制: 0~60秒可調
3.壓頭中心到機身距離: 165mm
4.硬度計外形尺寸(長×寬×高):551×260×800mm
5.儀器重量約:80kg
洛氏硬度計技術參數:
試驗力
|
初試驗力(N)
|
98.07(10kg)
|
允差:±2.0%
|
總試驗力(N)
|
588.4(60 kg)
|
允差
±1.0%
|
980.7(100 kg)
|
1471(150kg)
|
壓頭
|
金剛石洛氏壓頭
|
Ф1.5875mm球壓頭
|
標尺
|
HRA
|
HRB
|
HRC
|
HRD
|
被測試件允許最大高度
|
170mm
|
洛氏硬度示值允許誤差:
標尺
|
標準塊的硬度范圍
|
硬度計示值允許誤差
|
硬度計允許的示值重復性a
|
A
|
20~≤75HRA
|
±2HRA
|
≤0.02(100-H)或0.8洛氏單位b
|
>75~≤88HRA
|
±1.5HRA
|
B
|
20~≤45HRB
|
±4HRB
|
≤0.04(130-H)或1.2洛氏單位b
|
>45~≤80HRB
|
±3HRB
|
>80~≤100HRB
|
±2HRB
|
C
|
20~≤70HRC
|
±1.5HRC
|
≤0.02(100-H)或0.8洛氏單位b
|
a:其中H為平均硬度值 b:以較大值為準
|
備注:電源插座必須使用三芯插座,接地端必須符合規定的接地保護要求。
布氏硬度的技術參數:
試驗力
|
294.2N(30kg)
|
允差 ±1.0%
|
306.5N(31.25kg)
|
612.9N(62.5kg)
|
980.7N(100kg)
|
1839N(187.5kg)
|
壓頭
|
φ2.5mm、φ5mm球壓頭
|
標尺
|
HBW1/30
|
HBW2.5/31.25
|
HBW2.5/62.5
|
HBW5/62.5
|
HBW10/100
|
HBW2.5/187.5
|
目鏡放大倍數
|
15X
|
物鏡放大倍數
|
2.5X、5X
|
被測試件允許最大高度
|
140mm
|
布氏硬度計示值重復性和示值誤差:
標準塊硬度(HBW)
|
示值誤差(%)
|
示值重復性(%)
|
≤125
|
±3
|
3
|
125<HBW≤125
|
±2.5
|
2.5
|
>225
|
±2
|
2
|
維氏硬度的技術參數:
試驗力
|
294.2N(30kg)
|
允差
±1.0%
|
980.7N(100kg)
|
壓頭
|
金剛石維氏壓頭
|
標尺
|
HV30
|
HV100
|
目鏡放大倍數
|
15X
|
物鏡放大倍數
|
5X
|
被測試件允許最大高度
|
140mm
|
維氏硬度計示值誤差和示值重復性:
示值誤差
|
示值重復性
|
硬度符號
|
硬度塊示值
|
示值誤差
|
硬度塊示值
|
示值重復性
|
HV30 HV100
|
≤250HV
|
±3%
|
≤225HV
|
6%
|
300~1000HV
|
±2%
|
>225HV
|
|
標準配置:
除主機外,備有以下附件
序號
|
名稱(規格)
|
數量
|
1
|
金剛石洛氏壓頭
|
1只
|
2
|
φ1.5875mm球壓頭
|
1只
|
3
|
大平試臺、中平試臺、“V”型試臺
|
共3只
|
4
|
0、1、2、3、4砝碼
|
共5只
|
5
|
標準洛氏硬度塊:HRC 高、HRC低、HRB
|
共3只
|
6
|
水平儀
|
1只
|
7
|
水平調節螺釘
|
4只
|
8
|
螺絲片
|
|
9
|
呆板手
|
|
10
|
電源線
|
1根
|
11
|
RS232通訊線
|
1根
|
12
|
保險絲2A
|
2根
|
13
|
防塵尼龍罩
|
1只
|
14
|
產品使用說明書
|
1本
|
15
|
打印機使用說明書
|
1本
|
16
|
產品合格證書
|
1份
|
附件:
顯微鏡附件箱
序號
|
名稱(規格)
|
數量
|
|
數顯式測微目鏡
|
1只
|
1
|
顯微鏡座(含內照明燈)
|
1只
|
3
|
2.5X物鏡
|
1只
|
4
|
5X物鏡
|
1只
|
5
|
溜板試臺
|
1套
|
6
|
外照明燈
|
1只
|
7
|
金剛石維氏壓頭
|
1只
|
8
|
φ2.5mm、φ5mm球壓頭
|
共2只
|
9
|
標準維氏硬度塊(HV30)
|
1塊
|
10
|
標準布氏硬度塊(HBW/2.5/187.5)
|
1塊
|
|
