FLIR ExXT 手持式紅外熱像儀應用于新型冠狀病毒疫期人員體溫篩查
FLIR ExXT 以其獨有的小巧，福祿克紅外熱像儀，便攜，操作簡單，實施便利，成為疫期體溫監測的有力工具
應用：按照現場人員篩查的需求和配合條件差異，F(xiàn)LIR ExXT紅外熱像體溫篩查可以分為兩種應用 1. 手持式體溫篩查簡易應用（適用于人流密集，流動性大，近紅外熱像儀，現場無便利電源供電腦運行軟件的場所）2. 支架式體溫篩查系統應用（適用于室內場所，可以提供電源，電腦及辦公桌）

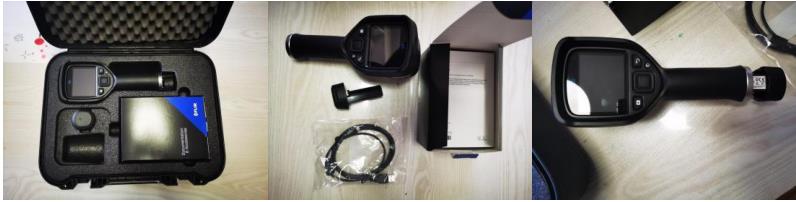

設備簡介：1. 設備套裝：FLIR ExXT 包括 E4，E5XT， E6XT，E8XT 四個型號，外觀一致，功能接近，區別是像素不同，測溫范圍有差異。設備包含外包裝箱，主機，電池，說明書，充電電源線，數據線（Mirco USB）等

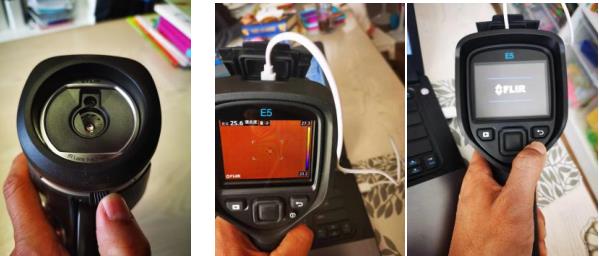

1.2. 可以用 USB數據線連接電腦或充電寶給設備充電，充電口在設備頂部，打開頂蓋可看到充電口。 1.3. 充電線和 USB線在附件盒中。電池插入即可使用，長按面板右下圓形開機鍵開機

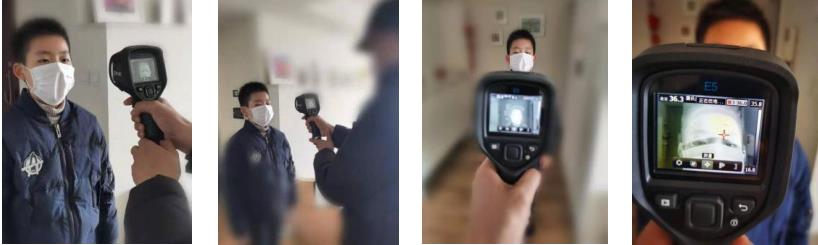

2.1 語言設定：開機后面板中四方型導航鍵長按，界面第一個主菜單（齒輪形）：Setting----DeviceSetting----Language，time&Unite--Language----中文簡體（下翻至）--其他設置（溫度單位，距離單位，日期和時間，日期和時間格式） 2.2 測量參數設定：返回 選項菜單-- 測量參數--輻射率（0.90）--反射溫度（環境溫度）--距離（1 米） 2.3 圖像模式設定：返回鍵 退回主菜單，按面板中四方型導航鍵，界面第二個主菜單（雙方形）：圖像模式----熱混合模式----0.6 2.4 測量設定：返回鍵退回主菜單，求購 紅外熱像儀，按面板中四方型導航鍵，界面第三個主菜單（十字點型）：測量----熱點模式（紅色）2.5 顏色設定：返回鍵退回主菜單，按面板中四方型導航鍵，界面第四個主菜單（扇型）：顏色---報警溫度以上---按面板四方形導航鍵 12 點方向按鍵，將報警溫度調至 35~36 度（據環境情況設定報警值）此時圖像變?yōu)榛野椎咨�，如有超過設定報警值的高溫物體，高溫部分將會顯示為預警紅色 2.6 溫度范圍設定：設為自動 經以上步驟，所有設備設定完成，設備關機所有設置將保存，紅外熱像儀網，開機重現。 應用場景一：手持式體溫篩查簡易應用1：檢測人員手持 Ex XT 紅外熱像儀，被檢人員依次到達距離檢測人員 1 米遠位置，正視熱像儀鏡頭，站立一秒。2：檢測人員根據被測人員身高及位置調整熱像儀角度，使被測人員面部位于熱像儀屏幕中心測溫框中，根據屏幕中是否出現預警紅色，以及左上部最高溫點的讀數，判定是否有超溫預警人員。 3：如有超溫預警現象發生，可以按下拍照鍵作記錄，并采用其他方式對被檢者做體溫確診。 備注：由于現場環境的不穩定性，非接觸式的紅外熱像檢測主要目標為大量被檢人員中發現體溫異常的人員，縮小復檢范圍，提高效率。同時參數設置的合理性需要根據現場的情況作適度調整（主要是2.2 中輻射率的設定）

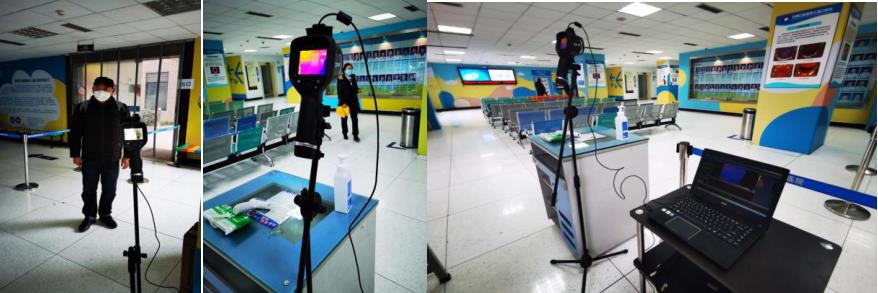

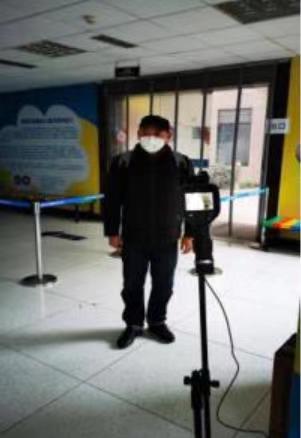

應用場景二：支架式體溫篩查系統應用1：系統構成：該系統包含三部分， 熱像儀主機+預裝了 FLIR Tools+ 軟件的電腦+熱像儀支架2：熱像儀主機設置：如前述設置，利用頂部的 USB 接口連接預裝了 FLIR tools + 軟件的電腦，同時利用有 U 型夾的支架固定（FLIR ExXT 沒有相機三腳架連接螺孔，無法使用常規相機三腳架，flir紅外熱像儀，）建議選擇支撐性好的麥克風支架，配大力 U 型夾，安裝時盡量保持熱像儀的重心穩定

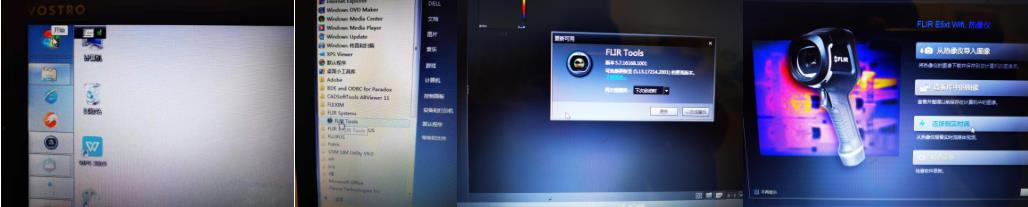

4：電腦軟件操作： 4.1 安裝軟件：電腦應提前下在 FLIR tools+ 軟件包，并解壓安裝。 未安裝軟件的電腦可以自行在FLIR 官網下載，或在百度運鏈接提�。篽ttps://pan.baidu.com/s/1esTw5ExWFSmdFjajKFeD6A 提取碼：3hsk。 4.2 運行軟件：打開桌面 FLIR Tools 軟件快捷方式，中級紅外熱像儀，或者從 開始---所有程序-- FLIR System 文件夾--FLIRTools ，點擊打開（初次使用需按照提示輸入序列號，或者選擇試用版，建議建立桌面快捷） 電腦會有更新提示（忽略），并顯示已經連接 ExXT 熱像儀，點擊連接到實時流。

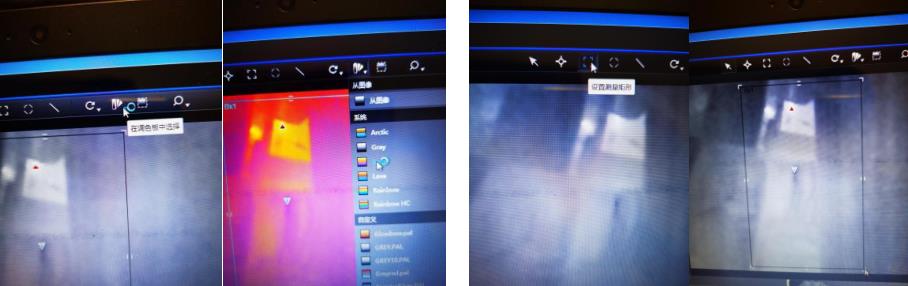

形”，并將其拉大成屏幕中部占 50%面積的長方框，作為目標測試區域

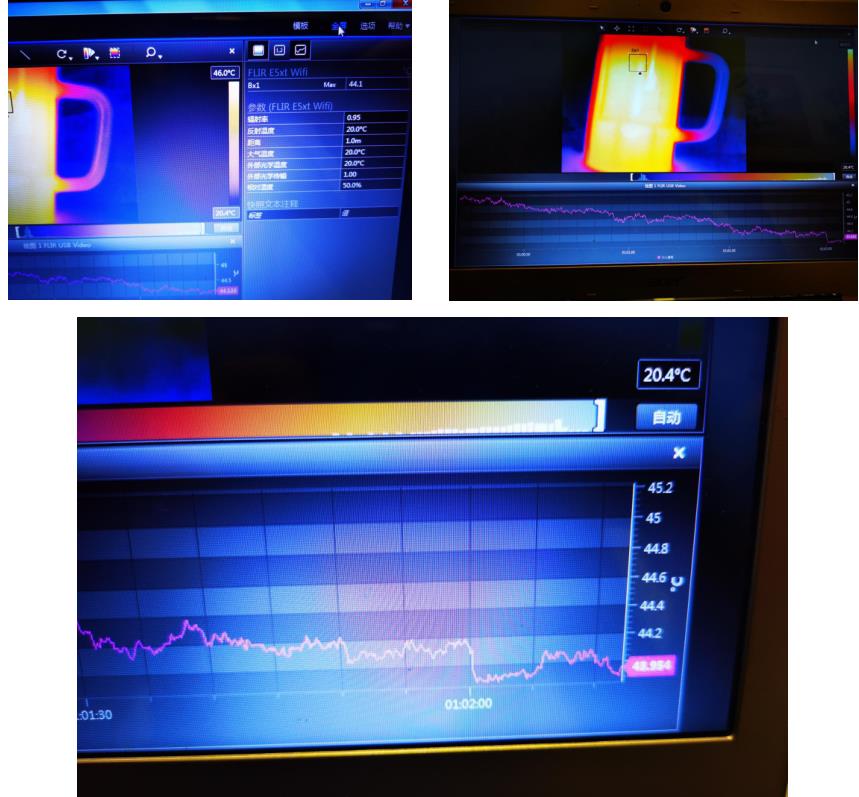

高溫度曲線。同時在右側數據區會看到實時的區域最高溫?cái)?shù)據。

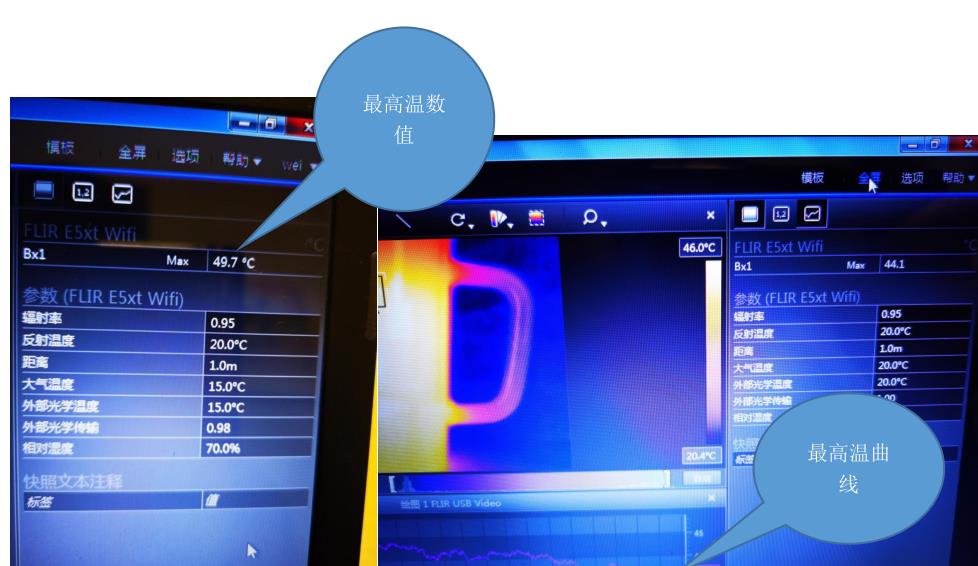

此時右上角 Bx1 Max 會顯示矩形框內最高溫度， 即被測對象的溫度測量值。 另外， 在圖像下部繪圖區，也會看到實時變化的矩形框內最高溫曲線。 以上兩個數據都可以幫助檢查人員及時發現被測人員是否溫度超標。
4.6 持續監控：當所有數據調整穩定，測溫合理后，可將軟件界面全景化，以利現場查看檢測結果
注 意 事 項 ：1. 紅外熱成像儀的測量誤差與外部條件，操作技巧相關性非常大，疫期大量體溫篩查的奇特殊情況下，意大利紅外熱像儀，不建議刻意追求測溫的絕對準確，而應以提高效率，減少危害為主要目的， 以紅外熱像儀篩除絕大多數正常提問被測者，使檢測人員可以在有準備和較為安全的環境下復測超標者。2. 紅外熱像儀本機參數設定，對溫度影響最大的是輻射率。由于外部低溫，空氣對流，測量距離等減低輻射量的影響，熱像儀本機設定中建議輻射率適度降低，以達到測溫相對準確，（故人體輻射率沒有設定為理論的 0.98，而建議在 0.9 左右）該輻射率值需隨外部環境變化作適當微調，相當于人工定期校準，建議上下午各一次。具體做法是調整輻射率使紅外成像測溫?cái)?shù)值接近標準溫度值，調低輻射率可以增加溫度讀數。手持測量時主要利用警示顏色區分異常體溫。 3. 利用電腦，軟件控制熱像儀時，參數多一個外部光學輸出選項，建筑專用 紅外熱像儀，該數值由 1 降低，會提高溫度讀數，故系統軟件設定中，輻射率固定為 0.95，通過外部光學輸出精確校準測量值。在線測量時根據區域內最高溫?cái)?shù)值區分異常體溫 4. 熱像儀斷開與電腦的 USB 連接， 即可恢復操作功能，所有設置在關機重啟后依然有效；電腦運行Tools+軟件關機后， 所有設置均需要重新設定（重復 4.1~4.6 步驟）。 5. 簡易手持檢測和支架式在線監測方式可以靈活切換。 6. 建議測溫點前方作人流控制，一次一人被測，在合適位置設立站立點標識，注意被測人員身高差別（一般需設兩條線，區別成年與兒童），同時提示被測者脫帽，站立凝視鏡頭 1 秒鐘以上。有異常超標者，需用測溫儀復測，確認疑問后，再采取其它安全有效的監測方式確診。 以上調試流程以 E5XT 為樣機，其他設備設置接近，供參考
|
||||||||||||||||||||||||||||
 |
 |
