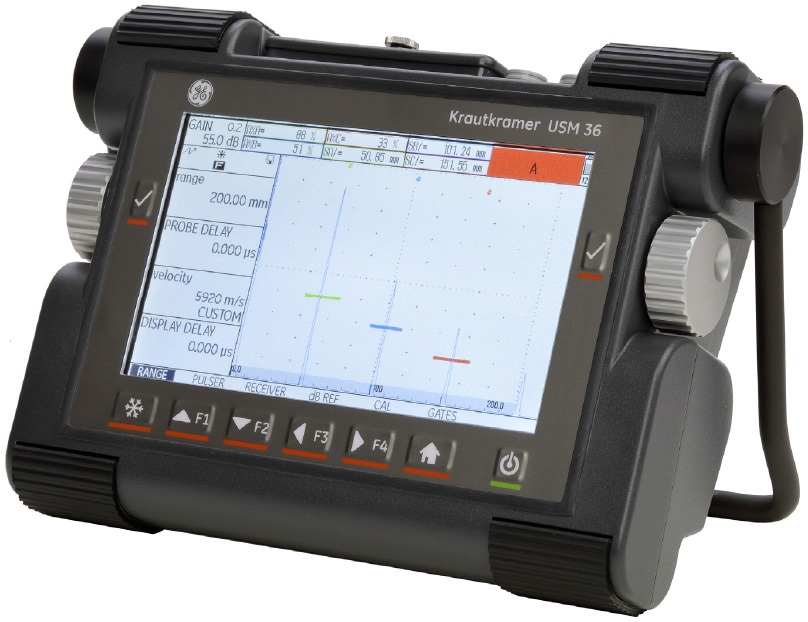

Krautkramer USM 36 是 GE 的 USM 系列探傷儀中最新開發的產品。它將 21世 紀操作平臺與 GE 可靠耐用的硬件結合在一起。它包含了一系列創新功能, 確保全球的 NDT 檢測人員采用此新儀器作為日常主力探傷儀。
【產品特點】 同類產品中最大的可視A 型掃描顯示屏
操作簡單而高效
靈活的數據報告和存儲除了易于解讀且清晰的 A 型掃描外，可記錄超聲波探傷儀，Krautkramer USM 36 數據報告還包括屏幕截圖和 A 型掃描視頻，可以記錄下 A型掃描以供后續分析或提供檢驗證明. 所有數據均存儲在可移除式 SD卡上、并可提供 JPEG或 BMP 格式的報告.
綜合全面的連接性連接性是 Krautkramer USM 36 的主要特色。數據可以存儲在可移除式 SD 卡或 U 盤上, 旨在進行 記錄或允許數據共享. VGA 連接允許儀器的顯示內容在外接顯示器或投影屏幕上顯示, 方便培訓使用.
可在最惡劣的環境中使用Krautkramer USM 36 能夠充分防止灰塵和水進入 IP66 外殼、并且可在-10°C 至 +55°C 的環境溫度下操作. 此外, 它還可在沙漠、冰凍廢土以及 潮濕的熱帶地區使用。新型探傷儀的重量?jī)H 2.2 kg, 可通過電池或電源供電。它的鋰電池具有超過 13 小時的工作壽命. 帶內置電池充電器, 適用較長的班次使用.
有三個版本可供選擇多功能儀器有三個版本可供選擇, 能夠滿足標準的故障檢驗. 最高級的版本可以在DAC, AWS 和 DGS 模式下工作, 其特色是使用強大的方波脈沖獲得優異的材料穿透能力, 能夠適應 GE 已取得專利的 trueDGS 探頭技術, 它通過采用 DGS 方法以及享有專利的「幻影回聲探測」技術, 提供無與倫比的缺陷大小檢測精度.
【產品應用】 電力及石化行業焊縫檢測直觀的工具更加便于分析, 顏色的使用以及更外明亮的7 寸大屏幕超都有利于焊縫檢測:
汽車行業精確測厚Krautkramer USM 36 提供精確測厚功能, 采用波峰模式可精確測量回波序列的聲程的差異.
電力和石化行業的腐蝕測量腐蝕測量可使用雙晶探頭, 為保證最大的可靠性, 設備屏幕同時顯示厚度值和A 掃描. 最小值捕獲模式提供連續掃查結束后的一個最小厚度值。自動凍結功能, 可以減少探頭與工件的接觸時間, 適用于檢測高溫的結構和部件.
鍛件檢測設備具有幻象波消除技術, 使檢測細晶材料和長工件時可準確檢測缺陷而不受幻象波干擾.
特殊材料檢測方波功能是Krautkramer USM 36的一個強大的選項, 其具備強大的穿透力, 這個功能常用于航空及汽車行業. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
顯示屏幕 |
|
|
|
液晶尺寸/有效范圍(寬 × 高) | 7"/152.4 × 91.44 mm |
|
|
分辨率(寬 × 高) | 800 × 480像素 |
|
|
測量范圍 | 4...14108mm(555")，縱波 |
|
|
顯示屏 |
|
|
|
顯示移位(延時) | -15...3500 μs |
|
|
探頭延時 | 0...1000 μs |
|
|
聲速范圍 | 250...16000 m/s |
|
|
脈沖重復頻率 | 自動優化15...2000Hz，三種自動設置模式：低、中、高檔和手動模式 |
|
|
接頭 |
|
|
|
探頭接頭 | 2xLEMO-1或2xBNC |
|
|
USB接口 | USB B型接頭 |
|
|
脈沖發生器 |
|
|
|
脈沖發生器模式 | 尖脈沖發生器(可選)：方波脈沖發生器 |
|
|
脈沖發生器電壓(SQ 模式) | 120...300 V，以10V 為步進、容差為10% |
|
|
脈沖發生器下降/上升時間 | 最大10ns |
|
|
脈沖發生器寬度(SQ 模式) | 30...500 ns，以10ns 為步進 |
|
|
脈沖發生器幅度(尖脈沖模式) | 低檔：120V，高檔：300V |
|
|
脈沖發生器能量(尖脈沖模式) | 低檔：30 nS，高檔：100 nS |
|
|
阻尼 | 50Ω，1000Ω |
|
|
脈沖發生器 |
|
|
|
數字增益 | 動態范圍110dB，以0.2dB 為步進可調 |
|
|
模擬帶寬 | 0.5...20MHz |
|
|
濾波器 | 寬帶：1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz |
|
|
整流 | 整流正半波、負半波、全波、射頻信號 |
|
|
柵極 |
|
|
|
獨立柵極 | 柵極A和B(由柵極 A 觸發)，手持超聲探傷儀，柵極C(選項、由柵極A或B觸發) |
|
|
測量模式 | 峰值、側翼、J側翼、首個峰值 |
|
|
存儲器 |
|
|
|
卡槽 | 適用于所有標準SD卡的SD卡槽 |
|
|
容量 | 8GB，非金屬探傷儀，SD卡 |
|
|
數據集 | UGO數據結構、以ASCII形式表示 |
|
|
報告 | JPG或BMP格式 |
|
|
概述 |
|
|
|
電池 |
鋰離子電池、工作時間：充滿電時13個小時 充電方法(標準)：內置電源適配器，充電方法(可選)：外部充電器 充電電量：與充電電量成比例的指示符 |
|
|
電源適配器 | 通用供電單元100...240VAC，探傷機磁粉，50/60Hz |
|
|
主機尺寸(寬 × 高 × 深) | 255 × 177 × 100mm (10” × 7.0” × 3.9”) |
|
|
重量 | 2.2kg(含電池) |
|
|
語言 | 保加利亞語、漢語、捷克語、荷蘭語、英語、芬蘭語、法語、德語、匈牙利語、意大利語、日語、挪威語、波蘭語、葡萄牙語、羅馬尼亞語、俄語、西班牙語、瑞典語 |
|
|
外殼 | 符合IEC 60529 標準的 IP66 |
|
|
工作溫度 | -10...55°C |
|
|
選件 |
|
|
|
AWS | AWS 校準工具、符合 AWS D1.1 結構焊接規范 |
|
|
DAC/JISDAC/CNDAC |
DAC校準工具，16點，符合EN1712，EN1713，EN1714，ASTM E164，ASME，ASMEIII，JIS Z3060及GB11345 等標準 TCG: 動態范圍120dB，超聲探傷儀檢定規程，斜率110dB/μs |
|
|
DGS | DGS校準工具，空氣耦合超聲波探傷儀，符合：EN 1712，EN 1713，EN 1714 及 ASTM E164 等標準 |
|
|
數據記錄器 | 網格文件創建 |
|
|
3G | 柵極C |
|
|
SWP | 用于脈沖發生器的參數優化，遼寧超聲波探傷儀，電壓設置 120 … 300V，南通超聲波探傷儀，以10V 為步進，超聲波探傷儀的使用方法，脈沖寬度設置 30...500ns，以10ns 為步進 |
|
|
幻影PRF | 幻影 PRF 用于識別錯誤回聲、這類回聲由低衰減材料中的多次反射造成 |
|
|
BEA | 布萊克沃爾回聲衰減 |
