1586A是當前市場上精度最高，應用最為靈活的溫度采集系統。他可以掃描測量并記錄直至40通道的直流電壓和電流，溫度計的測量原理，電阻，掃描速度可達每秒是個通道。1586A可以配置為多通道的記錄儀在現場使用，也可以配置為參考溫度計連接方式用于實驗室的溫度傳感器校準。

· 測量熱電偶，熱電阻，熱敏電阻，直流電壓和電流，電阻

· 業界溫度測量準確度最高

o PRTs：± 0.005 °C (使用外部接線模塊)

o 熱電偶：± 0.5 °C (使用內置接線模塊及內部補償)

o 熱敏電阻: ± 0.002 °C

· 輸入通道：最多40個通用輸入通道

· 靈活的配置方案：內置接線模塊和外置接線模塊

· 可選掃描速度，最快10通道/秒

· 多種功能描述：掃描，氣溫溫度計，監測，測量，數字表模式(DMM)

· 實時彩色曲線圖形：同時最多4個通道

· 傳感器自動校準：控制福祿克熱源（計量爐，恒溫槽）完成傳感器自動校準

· 數據存儲：內存20MB或U盤，存儲設置文件和測試數據。U盤傳送文件至電腦或通過USB接口或LAN接口控制及傳送數據至電腦，通過Excel查看結果

· 數據安全：管理員和使用者兩級安全管理，確保數據安全性及溯源性

· Mx + B標尺化以及通道偏離調整

· 報警：每通道兩個用戶可定義的獨立報警限

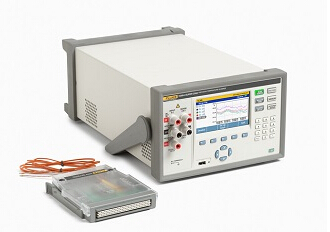

1586A高精度多路測溫儀

技術人員，工程師，質量管理控制人員利用1586A采集帶有時間標記的溫度以及電學信號，然后對數據進行詳細的分析。由此用來檢驗過程控制，分析系統間的交互，確保符合規程和質量標準。同時也用在研發和故障診斷時的事件相關分析。所有通道的測量數據和統計信息可以以表格形式顯示。在圖形方式下，可以實時同時繪制4個通道的曲線，可以在正式采集數據和數據分析之前簡單快速的檢查測試的設置和結果。

當配置為外置接線模塊時，1586A是最好的臺式測溫儀，可以用來校準PRTs，RTDs，熱敏電阻，熱電偶。如果配合福祿克的計量爐，恒溫槽等熱源，傳感器校準的效率會更進一步提高。

1586A有著非常廣泛的應用，例如熱分布測試，溫度檢驗，傳感器測試和校準以及更多。這些應用分布在各行各業，例如制藥，生物，食品，航空航天，怎樣正確使用溫度計，汽車等等。

1586A有六大與眾不同的關鍵特點

1. 最佳的溫度測量準確度

2. 既適合工業現場，又適合實驗室應用

3. 多種工作模式

4. 實時彩色曲線繪制

5. 數據傳輸和數據安全

6. 傳感器自動校準

1.最佳的溫度測量準確度

1586A測量熱電阻，熱電偶，熱敏電阻的溫度準確度在同類產品中是最佳的：

· PRTs：± 0.005 °C(使用外置連接模塊)

· 熱電偶：± 0.5 °C(使用內置連接模塊)

· 熱敏電阻：± 0.002 °C

2.既適合工業現場又適合實驗室應用

對現場應用環境，1586A可以配置為內置連接模塊。連接多支熱電偶或熱電阻到輸入接口盒是很費時的一個工作，特別是使用很多支傳感器用于一個工作，而需要更換其他傳感器來完成另一個工作。內置接線盒可以讓你提前連接好傳感器，將不同測量工作的傳感器連接在不同的接線盒上，然后根據測量的需要直接插入所需的接線盒。在儀器上可以直接將設置的文件直接調出來就可以開始測試。根據需要，你可以在同一個接線盒上測量各種不同信號，數字溫度計，包括熱電偶，熱電阻，電壓，電流或電阻。對于實驗室的應用，準確度更為重要，此時可以為1586A配置外置接線模塊。外置接線模塊可以連接微型的熱電偶插頭，每個連接都有獨立的冷端補償功能，以及專利的微型鍍金下壓式連接端子(DWF)，溫度計價格，他可以連接裸線，鏟形以及微型香蕉插頭。這種連接方式使得在實驗室校準時非常方便的連接或拆卸熱電阻，熱電偶和熱敏電阻。外置接線模塊可以疊放在主機上面減少實驗室桌面的占用空間。 1586A靈活的工業現場和實驗室配置，減少了所需的設備，降低了費用。

多種工作模式

1586A可以以四種方式工作，你可以掃描，監測，測量，或者將儀器作為數字多用表使用。掃描是基于用戶的通道設置對通道進行的順序測量。監測是在掃描過程中對一個通道進行監測而不打斷掃描。測量是不需要進行設置，對一個通道進行的測量并記錄測量數據。而數字多用表模式類似普通數字表，在不需要任何設置的情況下，在前面板直接快速測量直流電壓和電流，2線或者4線電阻。

4.實時彩色曲線繪制

大部分?jǐn)?shù)據采集系統只能讓你查看一個通道的數據�，F(xiàn)在1586A可以讓你以表格方式實時查看所有通道的數據，并同時繪制4個通道的曲線。你可以放大或縮小曲線標尺查看數據細節或者查看趨勢。歷史模式可以讓你對掃描文件中的數據進行滾動查看…所有這些操作都無需電腦或者繪圖儀。曲線模式和表格模式之間可以相互切換，可以提供測量結果和統計信息。

5.數據傳輸和數據安全

1586A具有20MB內存，可以存儲帶時標的75,000個掃描記錄。數據和設置文件可以通過U盤或者LAN方便地傳送到電腦。 1586A內置了兩級的數據安全機制，防止未經授權的用戶篡改或涂改測試數據或設置文件。這個安全機制對那些受政府管控的行業和工業是非常重要的，因為要求數據的溯源是可靠的。

6.傳感器自動校準

利用自動測試功能，無需電腦或軟件就可完成傳感器的校準。1586A可以通過RS232接口連接福祿克計量校準部的計量爐或恒溫槽。1586A可以控制這些熱源，自動運行校準的步驟。你可以設置校準的溫度點數，溫度值，選擇掃描順序(線性，交替，上/下)，指定參考通道以及設置所需的穩定區間。1586A通過參考通道監測溫度源的穩定性，一旦穩定后就采集數據，然后移動至下一個溫度點。一旦設置完成并啟動后，你就可以離開去做其他工作，可以1586A使你的工作輕松簡單。

1586A通用技術指標
電源電壓	100 V設置: 90 V ~ 110 V 120 V設置: 108 V ~ 132 V 220 V設置: 198 V ~ 242 V 240 V設置: 216 V ~ 264 V
頻率	47 Hz ~ 440 Hz
功耗	36 VA峰值(平均24 W )
環境溫度	工作: 0 °C ~ 50 °C 準確度范圍: 18 °C ~ 28 °C 存儲: −20 °C ~ 70 °C
預熱時間:	滿足指標1小時
相對溫度(非結露)	工作: 0 °C ~ 30 °C <80 %; 30 °C ~ 50 °C <50 % 存儲: −20 °C ~ 70 °C <95 %
高度	工作: 2,000 m 存儲: 12,000 m
振動和沖擊	符合MIL-PRF-28800F Class 3
通道能力	模擬通道總數: 45 電壓/電阻通道: 41 專用電流通道: 5 數字I/O: 8位累加計數: 1 報警輸出: 6 觸發輸入: 1
輸入保護	50 V所有功能，所有通道，所有量程
數學運算通道	通道數: 20 運算功能: 和，差，乘，除，多項式指數，冪，開方，溫度計的原理，對數，最小，最大，平均值，絕對值
觸發	內部，外部（觸發輸入），報警，探針式溫度計，遠程（總線），運動，自動測試
存儲	掃描數據RAM: 帶時標的讀數75,000 數據/設置文件: 20 MB
U盤	接口類型: A類功能: 存儲器文件格式: FAT32 存儲容量: 32 GB
USB接口	接口類型: B類級別: 儀器功能: 控制和數據傳輸控制命令: SCPI
LAN	功能: 控制和數據傳輸網絡協: Ethernet 10/100, TCP/IP 控制命令: SCPI
RS-232	接口: 9針(DE-9) 波特率: 1200, 2400, 4800, 9600, 19200, 38400 功能: 溫度控制
尺寸	高: 150 mm 寬: 245 mm 深: 385 mm Weight: 6 kg (typical configuration) 重量: 6 kg (典型配置) 發貨重量: 9.5 kg (典型配置)
符合標準	CE, CSA, IEC 61010 3rd edition

測量指標
除特別說明，準確度指標一般適用于中、低速度掃描，1小時預熱，溫度環境為18℃~28℃。準確度指標為一年期95%置信度指標。
掃描速度	快: 10通道/秒(每通道0.1秒) 中: 1通道/秒(每通道1秒) 慢: 每4秒一個通道
顯示分辨率	4 ½ ~ 6 ½位，取決于功能和掃描速度。（參考下面溫度測量功能和顯示分辨率）

PRT/RTD
溫度范圍	-200℃~ 1200℃(取決于傳感器)
電阻范圍	0Ω~ 4 kΩ
隔離補償	0Ω~ 400Ω, 4線: 電流自動換向 400Ω~ 4000Ω或3線: none
激勵電流換向(0Ω~ 400Ω范圍)	快: 2 ms 中: 250 ms 慢: 250 ms
引線最大電阻(4線Ω)	每條線2.5 %量程，400Ω和4 kΩ

PRT/RTD電阻準確度
準確度按Ω或%讀數給出，取二者較大值�；緶�(zhǔn)確度按4線給出。使用3線測量時，對通道增加0.013Ω用于補償內部電阻失配和電壓失調。對通道x01~x20,增加0.05Ω。如果環境溫度在規定范圍以外，用溫度偏差值乘以溫度系數并加在準確度指標之上。
量程	掃描速度	外置接線模塊和通道1	內置接線模塊	溫度超出18℃~28℃
0 Ω~ 400 Ω	慢	0.002 %或0.0008 Ω	0.003 %或0.003 Ω	0.0001 %或0.0008 Ω
	中	0.002 %或0.002 Ω	0.003 %或0.003 Ω	0.0001 %或0.0008 Ω
	快	0.002 %或0.005 Ω	0.003 %或0.006 Ω	0.0001 %或0.0008 Ω
400 Ω~ 4 kΩ	慢	0.004 %或0.06Ω	0.006 %或0.06Ω	0.0001 %或0.008 Ω
	中	0.004 %或0.1 Ω	0.006 %或0.1 Ω	0.0001 %或0.008 Ω
	快	0.004 %或0.18 Ω	0.006 %或0.18 Ω	0.0001 %或0.008 Ω

PRT/RTD溫度準確度
準確度為4線，100Ω額定PRT/RTD。使用了3線測量時，對通道1增加0.039℃用于補償內部電阻失配和電壓失調。對通道x01~x20,增加0.15℃。如果環境溫度在規定范圍以外，用溫度偏差值乘以溫度系數并加在準確度指標之上。表中溫度點之間可能會使用直插的公式。溫度測量的范圍取決于傳感器及其特性。
掃描速度	溫度	外置接線模塊和通道1	內置接線模塊	溫度超出18℃~28℃
慢	−200 °C	0.002 °C	0.008 °C	0.002 °C
	0 °C	0.005 °C	0.008 °C	0.003 °C
	300 °C	0.012 °C	0.018 °C	0.006 °C
	600 °C	0.02 °C	0.03 °C	0.01 °C
中	−200 °C	0.005 °C	0.008 °C	0.002 °C
	0 °C	0.005 °C	0.008 °C	0.003 °C
	300 °C	0.012 °C	0.018 °C	0.006 °C
	600 °C	0.02 °C	0.03 °C	0.01 °C
快	−200 °C	0.013 °C	0.015 °C	0.002 °C
	0 °C	0.013 °C	0.015 °C	0.003 °C
	300 °C	0.014 °C	0.018 °C	0.006 °C
	600 °C	0.02 °C	0.03 °C	0.01 °C

PRT/RTD測量特性
	溫度顯示分辨力
量程	慢/中速	快速	激勵電壓
0Ω~ 400Ω	0.001 °C	0.01 °C	±1 mA
400Ω~ 4 kΩ	0.001 °C	0.01 °C	0.1 mA

熱敏電阻
溫度范圍	−200 °C ~ 400 °C (取決于傳感器)
電阻量程	0 Ω~ 1 MΩ
熱敏電阻準確度
準確度按%測量讀數+Ω給出。基本準確度基于4線，慢速掃描。快速和中速時，按照表中的數字增加。如果環境溫度在規定范圍以外，平均溫度計，用溫度偏離值乘以溫度系數并加在準確度指標之上。對2線測量，通道1增加0.02Ω內部電阻。對通道x01~x20,增加1.5Ω外部引線電阻。
量程	慢速	中速	快速	溫度超出18℃~28℃
0 Ω~ 2.2 kΩ	0.004 % + 0.2 Ω	加0.3 Ω	加1 Ω	0.0005 % + 0.05 Ω
2.1 kΩ~ 98 kΩ	0.004 % + 0.5 Ω	加0.5 Ω	加1.3 Ω	0.0005 % + 0.1 Ω
95 kΩ~ 1 MΩ	0.015 % + 5 Ω	加5 Ω	加13 Ω	0.001 % + 2 Ω

熱敏電阻溫度準確度
指標為4線測量。2線測量按照下表增加內阻的指標。如果環境溫度超出范圍，指標按照每度25%增加。指標不含傳感器指標。溫度范圍取決于傳感器。
	2.2 kΩ熱敏電阻
量程	慢速	中速	快速	2線
−40 °C	0.001 °C	0.001 °C	0.01 °C	加0.001 °C
0 °C	0.003 °C	0.004 °C	0.01 °C	加0.004 °C
25 °C	0.006 °C	0.011 °C	0.02 °C	加0.016 °C
50 °C	0.008 °C	0.018 °C	0.04 °C	加0.05 °C
100 °C	0.047 °C	0.114 °C	0.28 °C	加0.34 °C
150 °C	0.23 °C	0.56 °C	1.34 °C	加1.7 °C

	5 kΩ熱敏電阻
量程	慢速	中速	快速	2線
−40 °C	0.003 °C	0.004 °C	0.01 °C	加0.001 °C
0 °C	0.002 °C	0.002 °C	0.01 °C	加0.002 °C
25 °C	0.004 °C	0.006 °C	0.01 °C	加0.007 °C
50 °C	0.005 °C	0.009 °C	0.02 °C	加0.022 °C
100 °C	0.022 °C	0.052 °C	0.13 °C	加0.16 °C
150 °C	0.096 °C	0.24 °C	0.57 °C	加0.7 °C
	10 kΩ熱敏電阻
量程	慢速	中速	快速	2線
−40 °C	0.003 °C	0.004 °C	0.01 °C	加0.001 °C
0 °C	0.002 °C	0.002 °C	0.01 °C	加0.002 °C
25 °C	0.003 °C	0.004 °C	0.01 °C	加0.004 °C
50 °C	0.005 °C	0.009 °C	0.02 °C	加0.011 °C
100 °C	0.011 °C	0.024 °C	0.06 °C	加0.067 °C
150 °C	0.04 °C	0.098 °C	0.24 °C	加0.29 °C

熱敏電阻測量特性
	溫度顯示分辨率
量程	慢/中速	快速	Source Current
0 Ω~ 2.2 kΩ	0.0001 °C	0.001 °C	10μA
2.1 kΩ~ 98 kΩ	0.0001 °C	0.001 °C	10μA
95 kΩ ~ 1 MΩ	0.0001 °C	0.001 °C	1μA

熱電偶
溫度范圍	-200℃~ 2315℃(取決于傳感器)
電壓范圍	−15 mV ~ 100 mV
熱電偶電壓準確度
準確度按照±（%讀數+μV）給出�；緶�(zhǔn)確度為中、慢速指標�？焖僦笜�(biāo)，請按下表中的數字增加。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在準確度指標之上。
范圍	通道1	通道x01~x20	快速	溫度超出18℃~28℃
−15 mV ~ 100 mV	0.004 % + 4μV	加2μV	加1μV	0.0005 % + 0.0005 mV

熱電偶參考端準確度
模塊	CJC準確度	溫度超出18℃~28℃
外置接線模塊	0.25 °C	0.02 °C
內置接線模塊	0.6 °C	0.05 °C

熱電偶溫度準確度
準確度為中、慢速指標�？焖賿呙钑r指標增加25%。環境溫度超出規定范圍，溫度計那里有賣，在原指標上每度增加12%。外部冷端補償（CJC）不包括補償準確度。表中溫度點之間可能會使用內插公式。指標不含傳感器指標。溫度范圍取決于傳感器。
類型（范圍）	溫度	準確度
		固定/內部CJC		外部CJC
		通道1	通道x01~x20	外置接線模塊	內置接線模塊
K −270 °C ~ 1372 °C	−200 °C 0 °C 1000 °C	0.28 °C 0.10 °C 0.14 °C	0.41 °C 0.15 °C 0.20 °C	0.76 °C 0.29 °C 0.32 °C	1.60 °C 0.62 °C 0.64 °C
T −270 °C ~ 400 °C	−200 °C 0 °C 200 °C 400 °C	0.27 °C 0.10 °C 0.08 °C 0.08 °C	0.40 °C 0.15 °C 0.12 °C 0.11 °C	0.76 °C 0.30 °C 0.23 °C 0.20 °C	1.60 °C 0.65 °C 0.47 °C 0.41 °C
R −50 °C ~ 1768 °C	0 °C 300 °C 1200 °C 1600 °C	0.76 °C 0.42 °C 0.33 °C 0.34 °C	1.13 °C 0.63 °C 0.47 °C 0.49 °C	1.16 °C 0.64 °C 0.48 °C 0.50 °C	1.28 °C 0.71 °C 0.52 °C 0.54 °C
S −50 °C ~ 1768 °C	0 °C 300 °C 1200 °C 1600 °C	0.74 °C 0.45 °C 0.37 °C 0.39 °C	1.11 °C 0.67 °C 0.54 °C 0.56 °C	1.14 °C 0.68 °C 0.55 °C 0.57 °C	1.26 °C 0.76 °C 0.60 °C 0.63 °C
J −210 °C ~ 1200 °C	−200 °C 0 °C 1000 °C	0.20 °C 0.08 °C 0.11 °C	0.29 °C 0.12 °C 0.14 °C	0.65 °C 0.28 °C 0.25 °C	1.41 °C 0.61 °C 0.53 °C
N −270 °C ~ 1300 °C	−200 °C 0 °C 500 °C 1000 °C	0.42 °C 0.15 °C 0.12 °C 0.14 °C	0.62 °C 0.23 °C 0.17 °C 0.19 °C	0.90 °C 0.34 °C 0.24 °C 0.26 °C	1.69 °C 0.64 °C 0.44 °C 0.45 °C
E −270 °C ~ 1000 °C	−200 °C 0 °C 300 °C 700 °C	0.17 °C 0.07 °C 0.06 °C 0.08 °C	0.25 °C 0.10 °C 0.09 °C 0.10 °C	0.64 °C 0.27 °C 0.21 °C 0.21 °C	1.42 °C 0.61 °C 0.46 °C 0.45 °C
B 100 °C ~ 1820 °C	300 °C 600 °C 1200 °C 1600 °C	1.32 °C 0.68 °C 0.41 °C 0.38 °C	1.97 °C 1.02 °C 0.60 °C 0.55 °C	1.97 °C 1.02 °C 0.60 °C 0.55 °C	1.97 °C 1.02 °C 0.60 °C 0.55 °C
C 0 °C ~ 2315 °C	600 °C 1200 °C 2000 °C	0.23 °C 0.28 °C 0.44 °C	0.33 °C 0.40 °C 0.60 °C	0.37 °C 0.45 °C 0.66 °C	0.54 °C 0.63 °C 0.91 °C
D 0 °C ~ 2315 °C	600 °C 1200 °C 2000 °C	0.22 °C 0.26 °C 0.39 °C	0.32 °C 0.36 °C 0.53 °C	0.34 °C 0.39 °C 0.56 °C	0.44 °C 0.49 °C 0.69 °C
G 0 °C ~ 2315 °C	600 °C 1200 °C 2000 °C	0.24 °C 0.22 °C 0.33 °C	0.36 °C 0.32 °C 0.46 °C	0.36 °C 0.32 °C 0.46 °C	0.36 °C 0.33 °C 0.46 °C
L −200 °C ~ 900 °C	−200 °C 0 °C 800 °C	0.13 °C 0.08 °C 0.09 °C	0.19 °C 0.12 °C 0.12 °C	0.45 °C 0.28 °C 0.23 °C	0.99 °C 0.62 °C 0.48 °C
M −50 °C ~ 1410 °C	0 °C 500 °C 1000 °C	0.11 °C 0.10 °C 0.10 °C	0.16 °C 0.15 °C 0.14 °C	0.30 °C 0.25 °C 0.21 °C	0.64 °C 0.51 °C 0.41 °C
U −200 °C ~ 600 °C	−200 °C 0 °C 400 °C	0.25 °C 0.10 °C 0.08 °C	0.37 °C 0.15 °C 0.11 °C	0.71 °C 0.30 °C 0.20 °C	1.48 °C 0.63 °C 0.40 °C
W 0 °C ~ 2315 °C	600 °C 1200 °C 2000 °C	0.24 °C 0.22 °C 0.33 °C	0.36 °C 0.32 °C 0.46 °C	0.36 °C 0.32 °C 0.46 °C	0.36 °C 0.33 °C 0.46 °C

熱電偶測量特性
范圍	溫度顯示分辨率
	慢/中速	快速
−270 °C ~ 2315 °C	0.01 °C	0.1 °C

直流電壓
最大輸入	任何量程50 V
共模抑制比	140 dB @ 50 Hz或60 Hz (1 kΩ不平衡) ± 50 V最大峰值
差模抑制比	55 dB @電源頻率± 0.1 %, ± 120 %量程峰值
A/D線性	2 ppm讀數+ 1 ppm量程
輸入邏輯電流	30 pA @ 25℃
直流電壓準確度
準確度按照±（%讀數+%量程）給出�；緶�(zhǔn)確度為中、慢速通道指標。對通道x01~x20或快速掃描，參考下表給出的指標。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在原指標之上。
范圍	通道1	通道x01~x20	快速	溫度超出18℃~28℃
±100 mV	0.0037 % + 0.0035 %	加2 μ	加0.0008 % of range	0.0005 % + 0.0005 %
±1 V	0.0025 % + 0.0007 %	加2 μ	加0.0008 % of range	0.0005 % + 0.0001 %
±10 V	0.0024 % + 0.0005 %	−	加0.0008 % of range	0.0005 % + 0.0001 %
±50 V	0.0038 % + 0.0012 %	−	加0.0008 % of range	0.0005 % + 0.0001 %
直流電壓輸入特性
	分辨率		輸入阻抗
量程	慢/中速	快速	輸入阻抗
±100 mV	0.1 μV	1 μV	10 GΩ[1]
±1 V	1 μV	10 μV	10 GΩ[1]
±10 V	10 μV	100 μV	10 GΩ[1]
±50 V	100 μV	1 mV	10 MΩ±1 %
[1] -輸入超過±12 V時將被鉗位。鉗位電流至3mA。.

直流電流
輸入保護	0.15 A自動恢復PTC
直流電流準確度
準確度指標按照±（%讀數+%量程）給出�；緶�(zhǔn)確度為中、慢速通道指標。當使用快速掃描，使用下表給出的指標。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在原指標之上。
量程	準確度	快速	溫度超出18℃~28℃
±100μA	0.015 % + 0.0035 %	加0.0008 % of range	0.002 % + 0.001 %
±1 mA	0.015 % + 0.0011 %	加0.0008 % of range	0.002 % + 0.001 %
±10 mA	0.015 % + 0.0035 %	加0.0008 % of range	0.002 % + 0.001 %
±100 mA	0.015 % + 0.0035 %	加0.0008 % of range	0.002 % + 0.001 %
直流電流輸入特性
	分辨率
量程	慢/中速	快速	負載電壓
±100μA	0.1 nA	1 nA	<1 mV
±1 mA	1 nA	10 nA	<1 mV
±10 mA	10 nA	100 nA	<1 mV
±100 mA	100 nA	1μA	<1 mV

電阻
最大引線電阻（4線Ω）	對100Ω和1kΩ量程，每根引線為10Ω。其它量程為1kΩ
電阻準確度
準確度按照±（%讀數+%量程）給出�；緶�(zhǔn)確度為4線、中/慢速通道指標。對2線測量，通道1增加0.02Ω 內部電阻。對通道x01~x20,增加1.5Ω外部引線電阻。使用快速掃描指標，參考下表給出的指標。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在原指標之上。
量程	準確度	快速	溫度超出18℃~28℃
100Ω	0.004 % + 0.0035 %	加0.001 % of range	0.0001 % + 0.0005 %
1 kΩ	0.003 % + 0.001 %	加0.001 % of range	0.0001 % + 0.0001 %
10 kΩ	0.004 % + 0.001 %	加0.001 % of range	0.0001 % + 0.0001 %
100 kΩ	0.004 % + 0.001 %	加0.001 % of range	0.0001 % + 0.0001 %
1 MΩ	0.006 % + 0.001 %	加0.002 % of reading plus 0.0008 % of range	0.0005 % + 0.0002 %
10 MΩ	0.015 % + 0.001 %	加0.002 % of reading plus 0.0008 % of range	0.001 % + 0.0004 %
100 MΩ	0.8 % + 0.01 %	加0.01 % of range	0.05 % + 0.002 %
電阻輸入特性
量程	慢/中速	快速	激勵電流（開路電壓）
100Ω	0.1 mΩ	1 mΩ	1 mA (4 V)
1 kΩ	1 mΩ	10 mΩ	1 mA (4 V)
10 kΩ	10 mΩ	100 mΩ	100μA (6 V)
100 kΩ	100 mΩ	1Ω	100μA (12 V)
1 MΩ	1Ω	10Ω	10μA (12 V)
10 MΩ	10Ω	100Ω	1μA (12 V)
100 MΩ	100Ω	1 kΩ	0.1μA (12 V)

Digital I/O
Absolute Voltage Range	–4 V ~ 30 V
Input Minimum Logic High	2.0 V
Input Maximum Logic Low	0.7 V
Output Type	open drain active low
Output Logic Low (<1 mA)	0 V ~ 0.7 V
Maximum Sink Current	50 mA
Output Resistance	47Ω
~talizer
Absolute Voltage Range	–4 V ~ 30 V
Minimum Logic High	2.0 V
Maximum Logic Low	0.7 V
Minimum Pulse Width	50μs
Maximum Frequency	10 kHz
Debounce Time	1.7 ms
Maximum Count	1048575 (20 bits)
Trigger
Absolute Voltage Range	–4 V ~ 30 V
Minimum Logic High	2.0 V
Maximum Logic Low	0.7 V
Minimum Pulse Width	50μs
Maximum Latency	100 ms
Alarm Output
Absolute Voltage Range	–4 V ~ 30 V
Output Type	open drain active low
Output Logic Low (<1 mA)	0 V ~ 0.7 V
Maximum Sink Current	50 mA
Output Resistance	47Ω

1586-2588外置接線模塊指標
最大輸入	50 V
失調電壓	<2μV
3線內部電阻不匹配	<50 mΩ
基本CJC準確度	0.25 °C

1586-2586內置接線模塊指標
最大輸入	50 V
失調電壓	<2μV
3線內部電阻不匹配	<50 mΩ
基本CJC準確度	0.6 °C

型號	描述
1586A/1DS	主機配一個外置接線模塊（20通道）
1586A/1DS/C	Super-DAQ Precision Temperature Scanner, 1 DAQ-STAQ Multiplexer, Accredited Calibration
1586A/2DS	主機配二個外置接線模塊（40通道）
1586A/2DS/C	Super-DAQ Precision Temperature Scanner, 2 DAQ-STAQ Multiplexers, Accredited Calibration
1586A/DS-HC	主機配一個內置接線模塊和一個外置接線模塊
1586A/DSHC/C	Super-DAQ Precision Temperature Scanner, 1 High-Capacity Module, 1 DAQ-STAQ Multiplexer, Accredited Calibration
1586A/1HC	主機配一個內置接線模塊（20通道）
1586A/1HC/C	Super-DAQ Precision Temperature Scanner, 1 HIgh-Capacity Module, Accredited Calibration
1586A/2HC	主機配二個內置接線模塊（40通道）
1586A/2HC/C	Super-DAQ Precision Temperature Scanner, 2 High-Capacity Modules, Accredited Calibration

通用配件:

配件	描述
1586-2586	內置模塊接線盒（不含繼電器板）
1586-2586/C	High-Capacity Module without Relay Card, Accredited Calibration
1586-2586-KIT	內置模塊接線盒+繼電器板
1586-2586-KIT/C	High-Capacity Module with Relay Card, Accredited Calibration
1586-2588	外部接線模塊，電接點雙金屬溫度計，不含內部繼電器板
1586-2588/C	DAQ-STAQ Multiplexer without Adapter Card, Accredited Calibration
1586-2588-KIT	外置接線模塊+繼電器板
