TBS工業內窺鏡
|
|
型號
|
TBS-CN系列
|
TBS-V系列
|
TBS-LIV系列
|
TBS-FIV系列
|
|
結構
|
探頭、線、顯示控制三部分插拔連接，整體便攜。
|

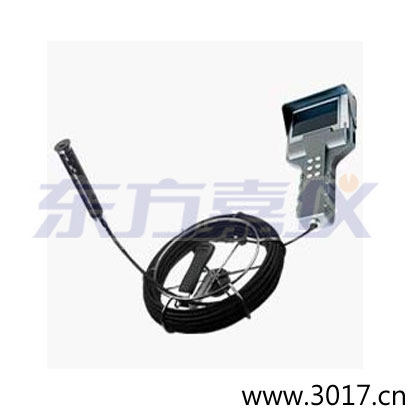

探頭、線、顯示控制三部分一體，便攜式工業視頻內窺鏡，整體便攜
|
透鏡式硬管鏡、光源箱、視頻轉接頭、顯示屛四部分插拔連接，適合固定工位檢查
|
全光纖軟管鏡、光源箱、視頻轉接頭、顯示屏四部分插拔連接，工業內窺鏡的應用，適合固定工位檢查
|
|
鏡頭規格
|
CN50A
鏡頭外徑50mm。
內置CCD
攝像頭；
45萬像素；
可電動變倍變焦（圖像可拉近景遠景）；
前置LED照明、可電動調光。
|
CN22ES
鏡頭外徑22mm。
內置CCD
攝像頭；
45萬像素；
可電動調焦（圖像不可拉近景遠景，光學工業內窺鏡，但可調節清晰度）；
前置LED照明、可電動調光。
|
VX4
鏡頭外徑6mm及以上可選。
內置CCD
攝像頭；
45萬像素；
定焦鏡頭焦距10
～100mm；
前置LED照明、可電動調光。
|
VX1
鏡頭外徑6mm及以上可選。
內置CCD
攝像頭；
18萬像素；
定焦鏡頭焦距10
～100mm；
前置LED照明、可電動調光。
|
透鏡硬管鏡；
硬管外徑4.2mm及以上可選；
外接視頻轉接頭；
光源箱為鹵素冷光源和LED光源可選。
|
全纖維軟管鏡；
軟管外徑4.2mm及以上可選；
外接視頻轉接頭；
光源箱為鹵素冷光源和LED光源可選。
|
|
鏡頭動作
|
電動控制
全向轉動（徑向220°、軸向360°）。
|
電動控制
軸向360°轉動。
|
手動旋鈕、四項擺頭（6mm為兩向擺頭）。
|
硬管不擺頭
|
手動旋鈕，10mm工業內窺鏡，6mm及以下為兩向擺頭，微型工業內窺鏡，8mm及以上為四向擺頭。
|
|
線長
|
可定制
|
建議不超過2.5米，如需加長，重慶工業內窺鏡，可定制。
|
|
支撐架
（可選）
|
由于管道容器（包括罐體）的直徑較大、且需要較深的的探測深度，工業內窺鏡 英語，因此，usb 高清 工業內窺鏡，支撐架可將探頭架起，減少摩擦、并保證探頭始終行走在軸線上。
手推式和電動爬行式兩種可選。
|
一般無需支撐架。
|
|
應用
|
TBS-CN、TBS-VX4系列主要用于具備一定口徑、探測深度較大的管道容器、罐體的內壁檢查、焊縫檢查；
TBS-VX4、VX1系列主要應用于50mm以下口徑探測深度5米以內的管道、開口小但內部空間大的型腔、箱體的內部結構、內壁或焊縫檢查。
|
TBS-LIV系列主要用于機械加工直孔的內壁粗糙度檢查，比如，曲軸的通油孔；
TBS-FIV系列主要用于帶一定彎道的機械加工孔的內壁檢查。
|
|
可選件
|
測量軟件�？蓽y(cè)量圖像的尺寸、面積，合肥工業內窺鏡，并形成報告。需定制。
|
