電壓類峰——一個難以避免的危險

隨著電力的分配系統和負載越來越復雜瞬間過壓的可能性大大增加了。馬達電容，免費下載國家標準功率變換器變頻調速器等設備是最主要的尖峰源。室外輸電線路遭受雷擊也會引起非常危險的高能量瞬間高壓。如果你進行電力系統的測量這種瞬間高壓常常是不可見的但它確實存在難以避免其潛在的危險也更大。這些情況即便在低壓測量中也會經常碰到其所產生的瞬間電壓可達幾千伏或更高。

新的安全標準

要避免瞬間高壓所帶來的危害安全必須深入數字多用表內部，換句話說就是數字多用表內部必須有足夠的安全設計。IEC(國際電子——電工委員會)專為測試儀器定義了一套新的國際安全標準。以前在很長一段時間里傳統的工業標準是IEC348�，F(xiàn)在這一標準已被IECl010取代。依據IECl010標準設計的數字表其安全指標要比依據IEC348的高很多。

原則

如果你正在考慮更新你的數字多用表那么在選購之前不妨花幾分鐘的時間分析一下使用環境的最壞情況�？纯茨念愡^壓標準才能滿足需要。在選擇過程中首先選擇過壓標準然后在同一過壓標準下選擇耐壓指標。不要忘記測試表筆IECl010同時適用于測試表筆測試表筆的過壓指標不能低于數字多用表如果僅僅由于表筆而使整個過壓保護設計功虧一簣那將是得不償失的。

理解什么是額定安全電壓

IEC1010的測試過程包含三個主要的可能因素：穩定電壓峰值過壓源阻抗這三個因素綜合考慮得出萬用表真正的額定安全電壓值。

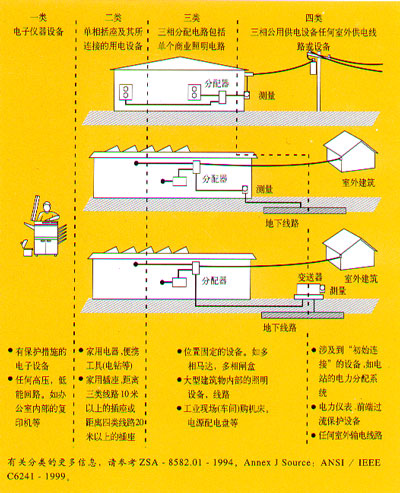

過壓分類	工作電壓 (對地直流或交流有效值)	峰值瞬間高壓(重復20次)	測試電阻(Ω=ΩV/A)
一類	600V	2500V	30Ω源
一類	1000V	4000V	30Ω源
二類	600V	4000V	12Ω源
二類	1000V	6000V	12Ω源
三類	600V	6000V	2Ω源
三類	1000V	8000V	2Ω源

UL認證CSATUVVDE認證代表什么?

當你看到ULCSATUV等符號或讀到“設計滿足于……”這類話時往往就會想到獨立測試機構。當然實際的獨立測試絕非是儀器設計工程師的一廂情愿。

你如何證明所設計的多用表滿足三類或二類安全標準呢?可能并沒有經過獨立測試機構的測試而是制造廠家自己驗證其產品滿足二類或三類指標。IEC委員會僅僅是制定并建議它的標準但并不強制執行。只有當一個產品經測試完全滿足某個獨立驗證機構的標準時，才能把諸如ULCSATUV等驗證機構的標志標于儀器上。是否有這些標志在魚龍混雜的儀器市場是不是最好但卻可能是最直接的辨別方法。
